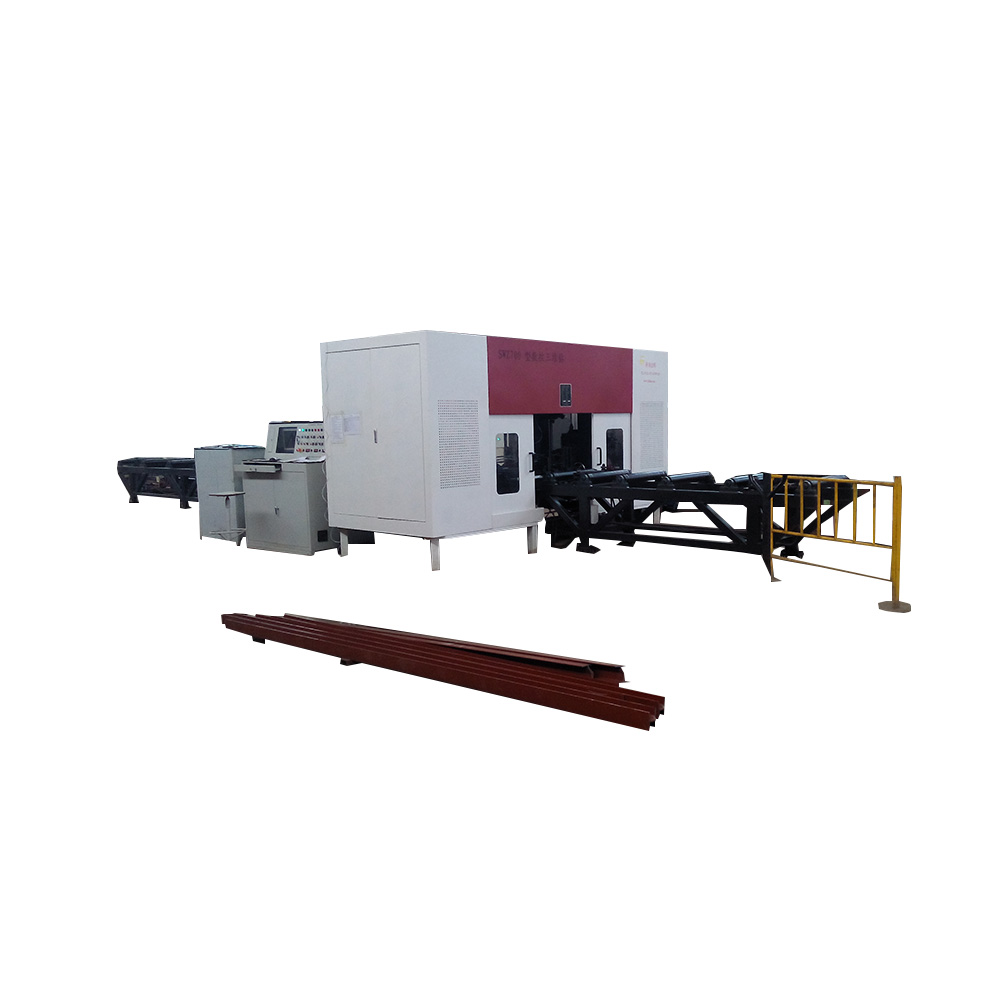

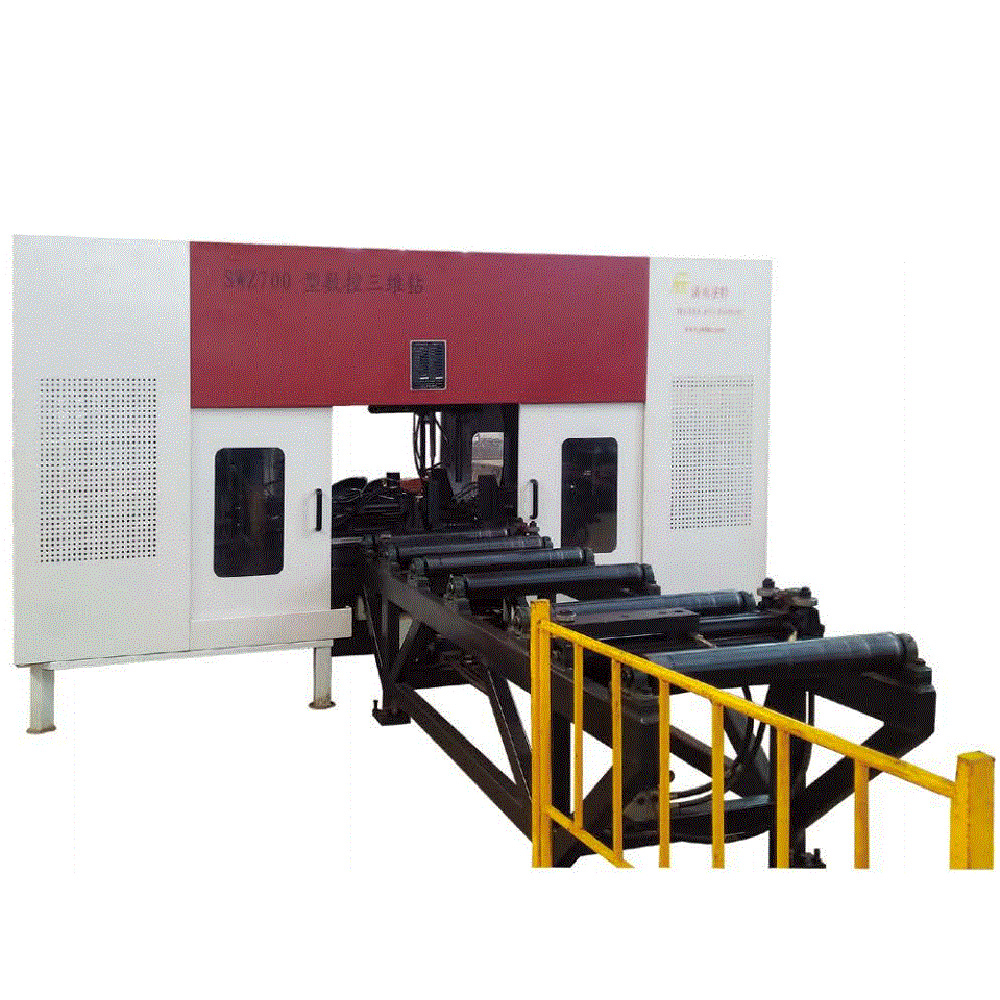

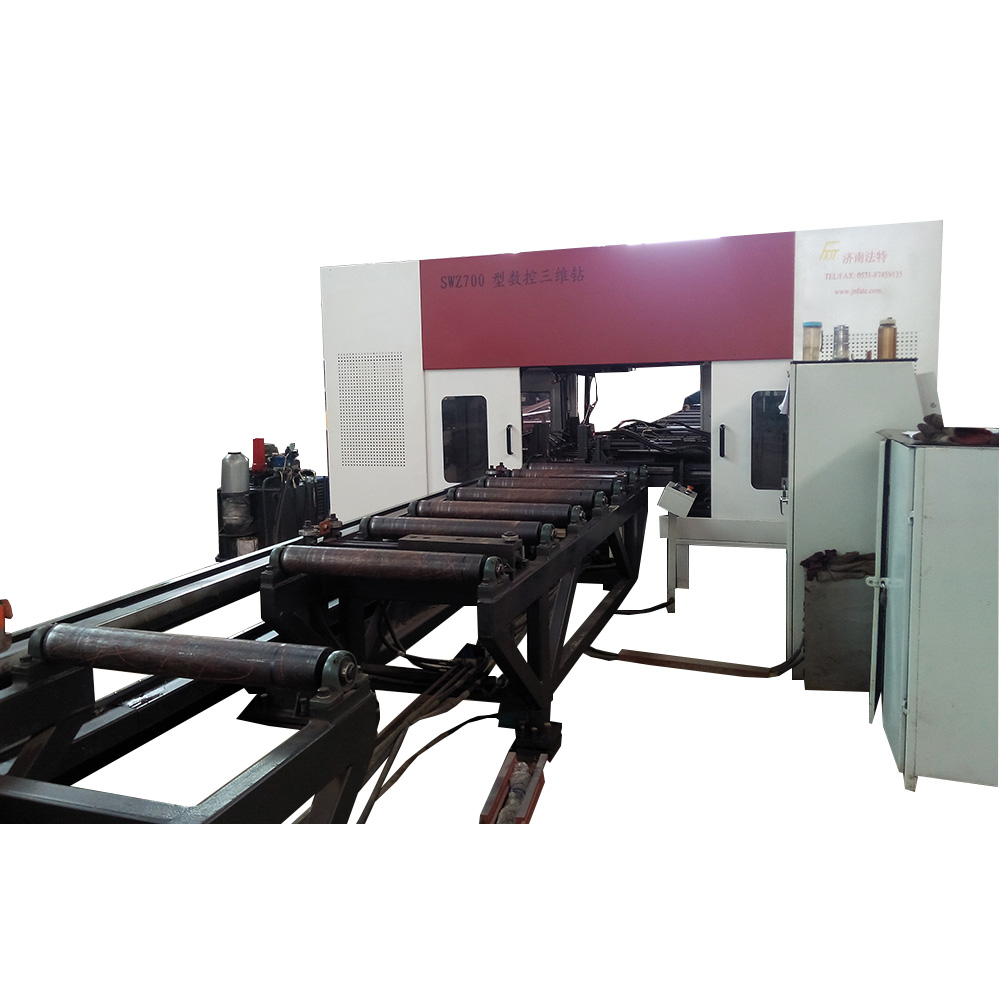

SWZ700X400-9四軸數控型鋼三維鉆床設備用途
應用

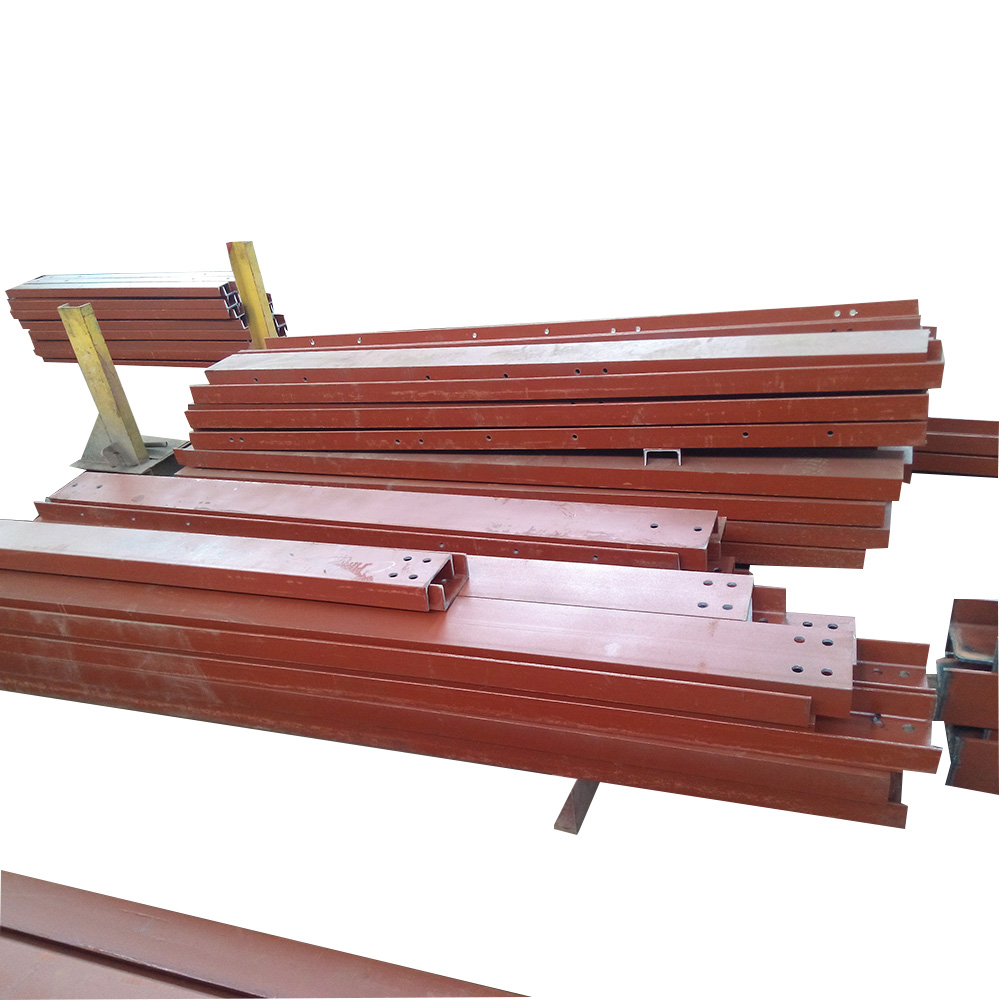

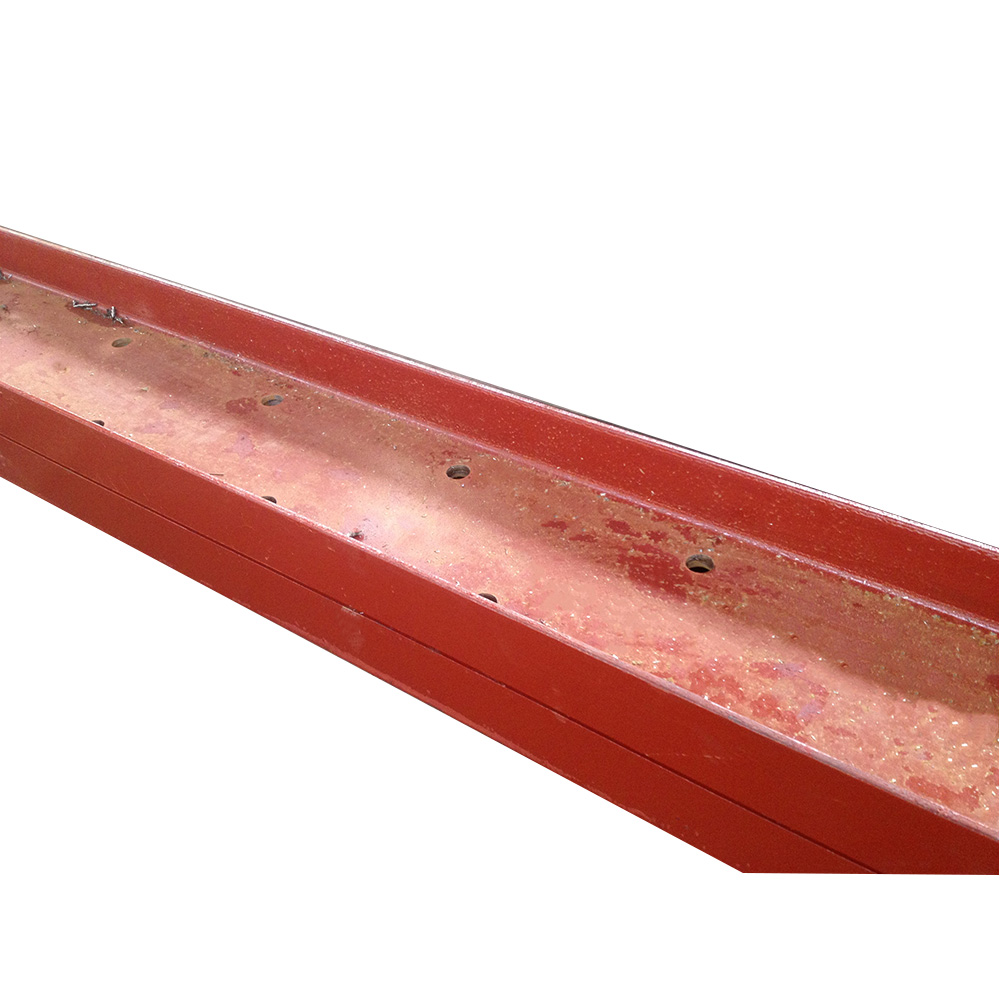

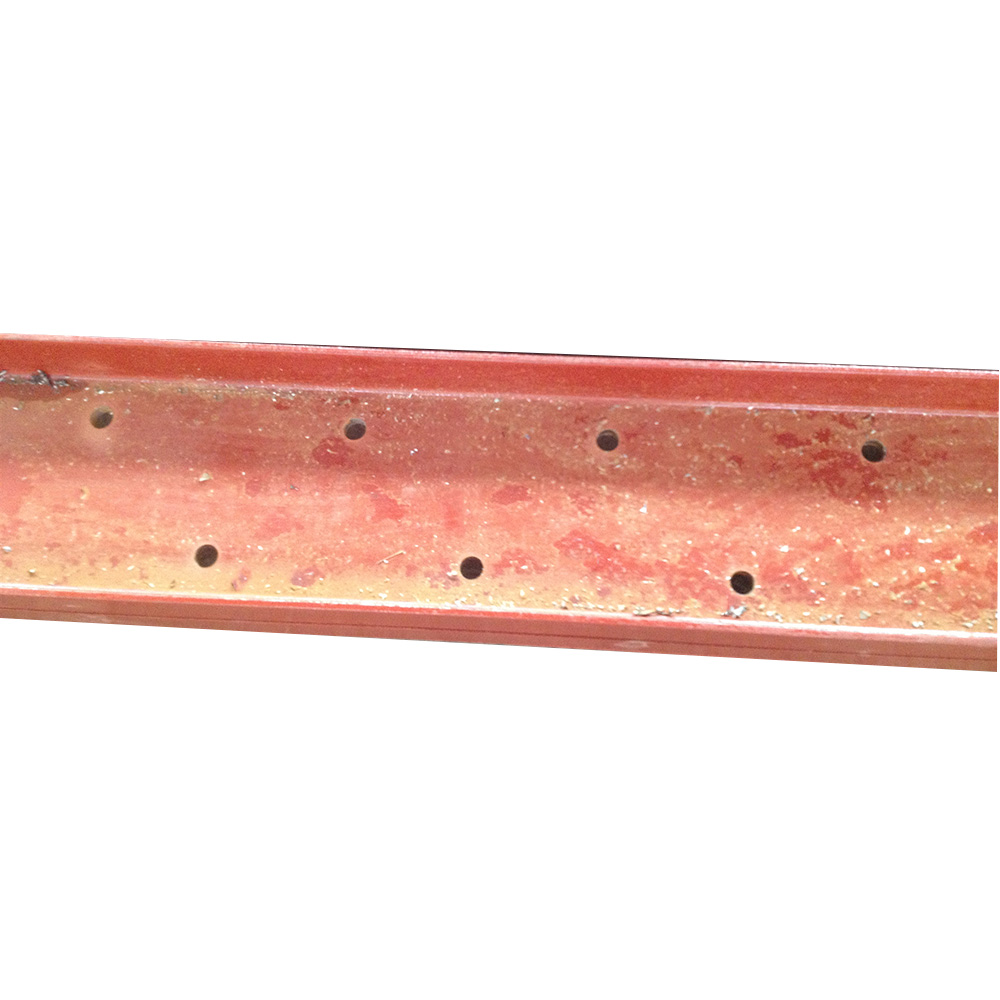

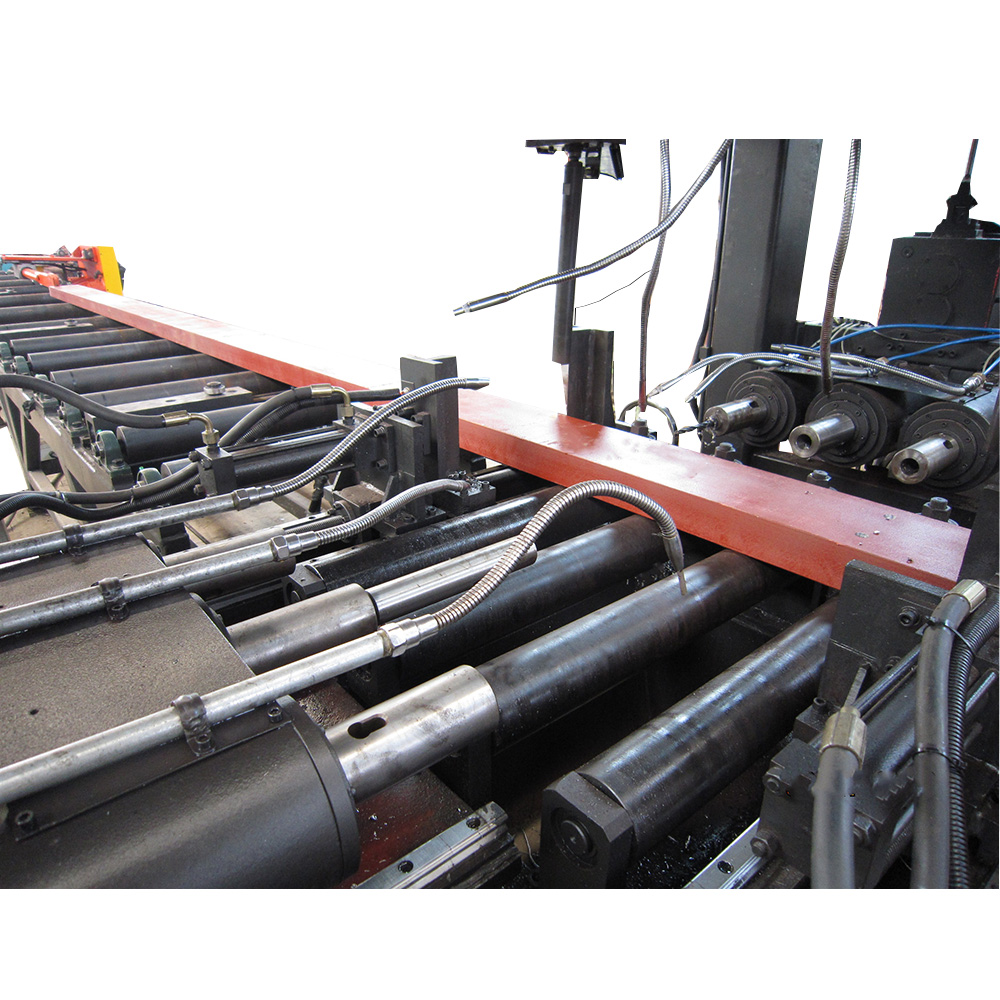

本機床主要用于H型鋼、槽鋼和箱型梁的鉆孔加工,廣泛用于立體車庫、鋼結構建筑、橋梁、塔桅和網架等行業。4軸數控型鋼三維鉆床采用四個伺服電機實現2個垂直方向、1個水平方向和1個長度的鉆孔定位。3個鉆孔面上,每個面有3個鉆孔主軸,每個面上的3個鉆孔主軸由一臺變頻電機驅動,鉆孔主軸為自控行程鉆孔主軸,工件一次通過設備后三個面上的孔均可加工完畢,效率高,孔位精度高,是鋼結構制造業中保證質量的必不可少的設備。
技術參數
項 目 名 稱 |
單位 |
規 格 |
||||
H型鋼:寬度×高度 |
mm |
700×400 |
||||
H型鋼:寬度×高度 |
mm |
100×50 |
||||
自動送進料道長度 |
mm |
8000 |
||||
工件腹板厚度 |
mm |
≤40 |
||||
重量 |
kg |
4000 |
||||
鉆孔主軸數量 |
個 |
9 |
||||
每個主軸轉速范圍 |
r/min |
100~560 |
||||
軸向工進速度 |
mm/min |
20~200 |
||||
上單元主軸進給行程 |
mm |
220 |
||||
左、右單元主軸進給行程 |
mm |
220 |
||||
腹板鉆孔直徑范圍 |
mm |
Φ6-φ40 |
||||
翼板鉆孔直徑范圍 |
Mm |
|||||
中心線 移動范圍 |
上單元主軸橫向位置移動范圍 |
mm |
30~660 |
|||
左右單元主軸上下位置移動范圍 |
mm |
30~360 |
||||
非基準側單元水平移動距離 |
mm |
400 |
||||
鉆夾形式 |
莫氏錐度 |
4# |
||||
孔群內孔距誤差 |
mm |
±0.5 |
||||
相鄰孔群孔距誤差 |
mm |
±0.75 |
||||
壓縮空氣壓力 |
MPa |
0.4-0.6 |
||||
鉆頭冷卻方式 |
空冷 |
|||||
夾持臂上下(豎直方向)行程 |
mm |
220 |
||||
夾持臂運動(前進方向)行程 |
mm |
9500 |
||||
齒輪齒條傳動伺服電機功率 |
KW |
約4 |
||||
上料道外形尺寸(長×寬×高) |
mm |
9500×1250×1630 |
||||
下料道長度 |
mm |
8000 |
||||
總功率 |
KW |
約30 |
||||
生產線外形尺寸 L×W×H |
mm |
20000×4220×3120 |
||||
CAD圖紙自動轉換成控制程序 |
濟南法特?cái)?shù)控 制造 角鋼線,角鋼鉆,數控平面鉆,數控聯接板沖孔機,數控三維鉆,龍門移動式平面鉆,高速三維鉆,高速平面鉆等數控機械設備的生產廠家。價格便宜,質量可靠,24小時售后服客戶。 電話:13153126430, 15098878331.
