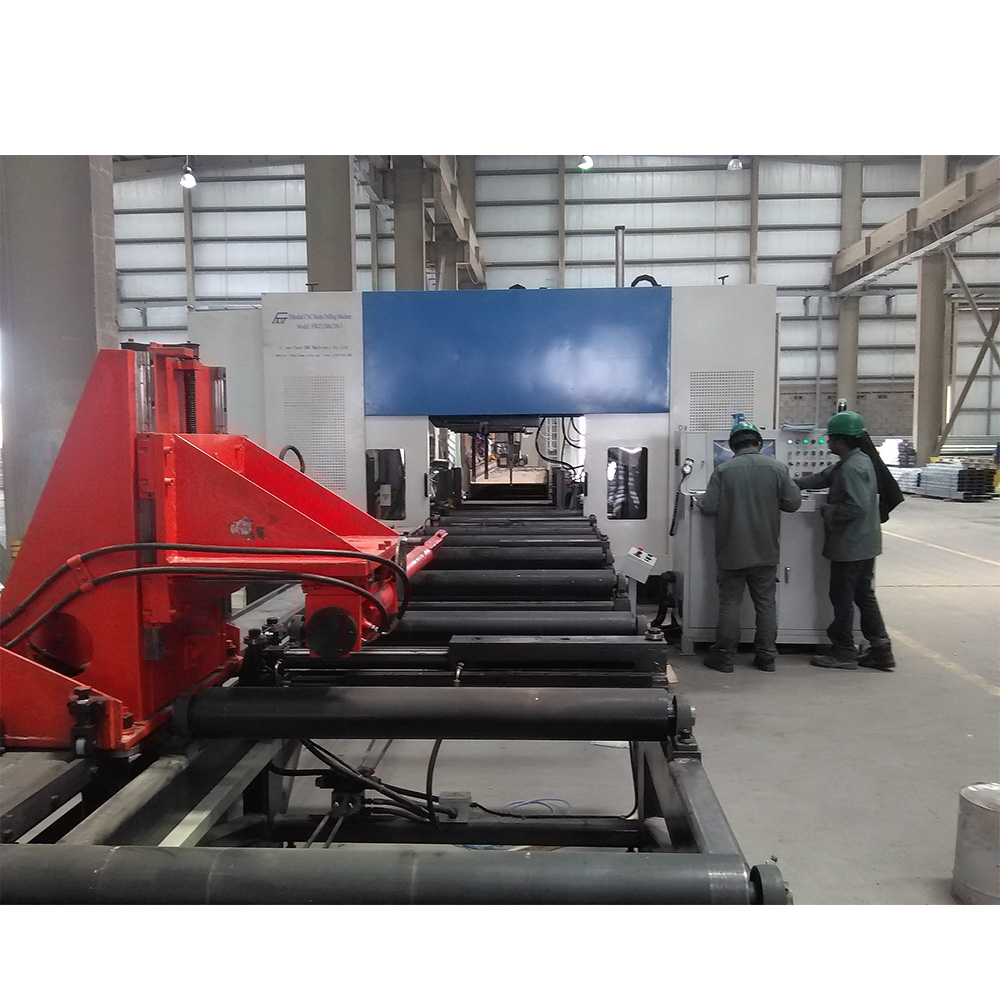

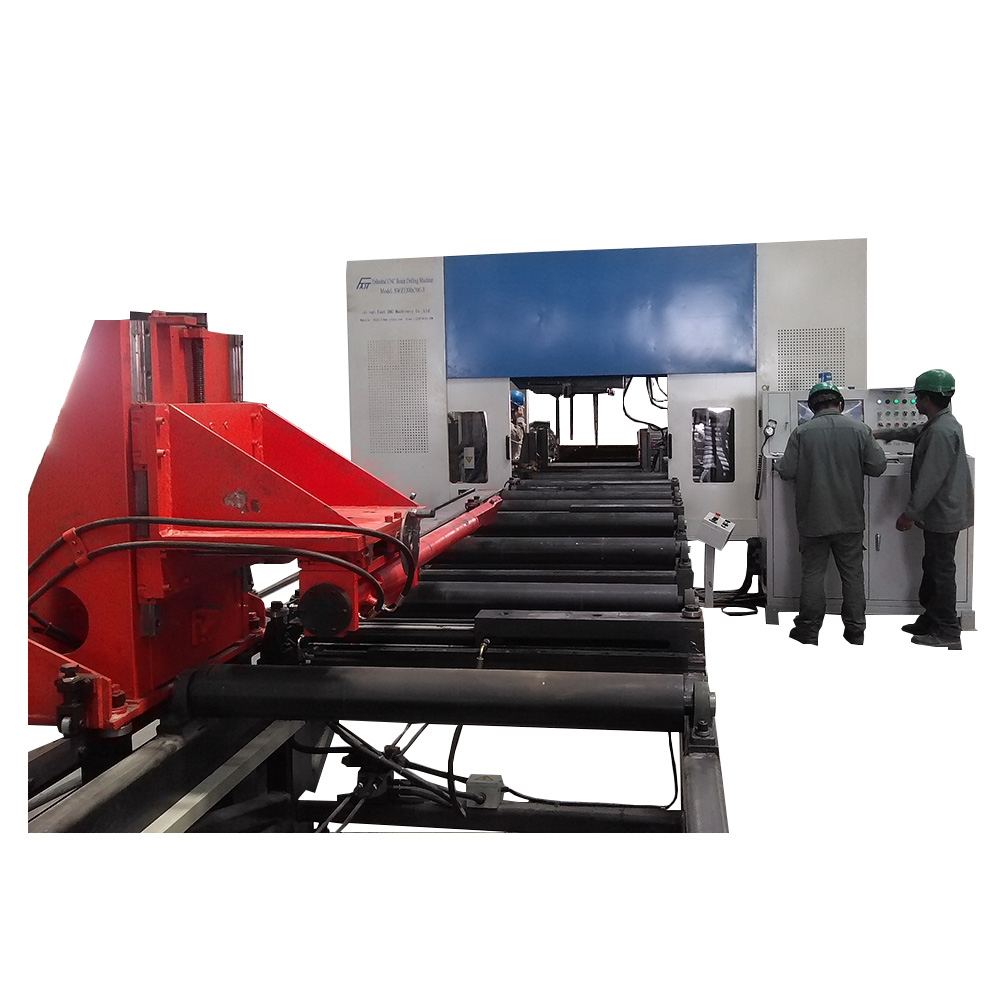

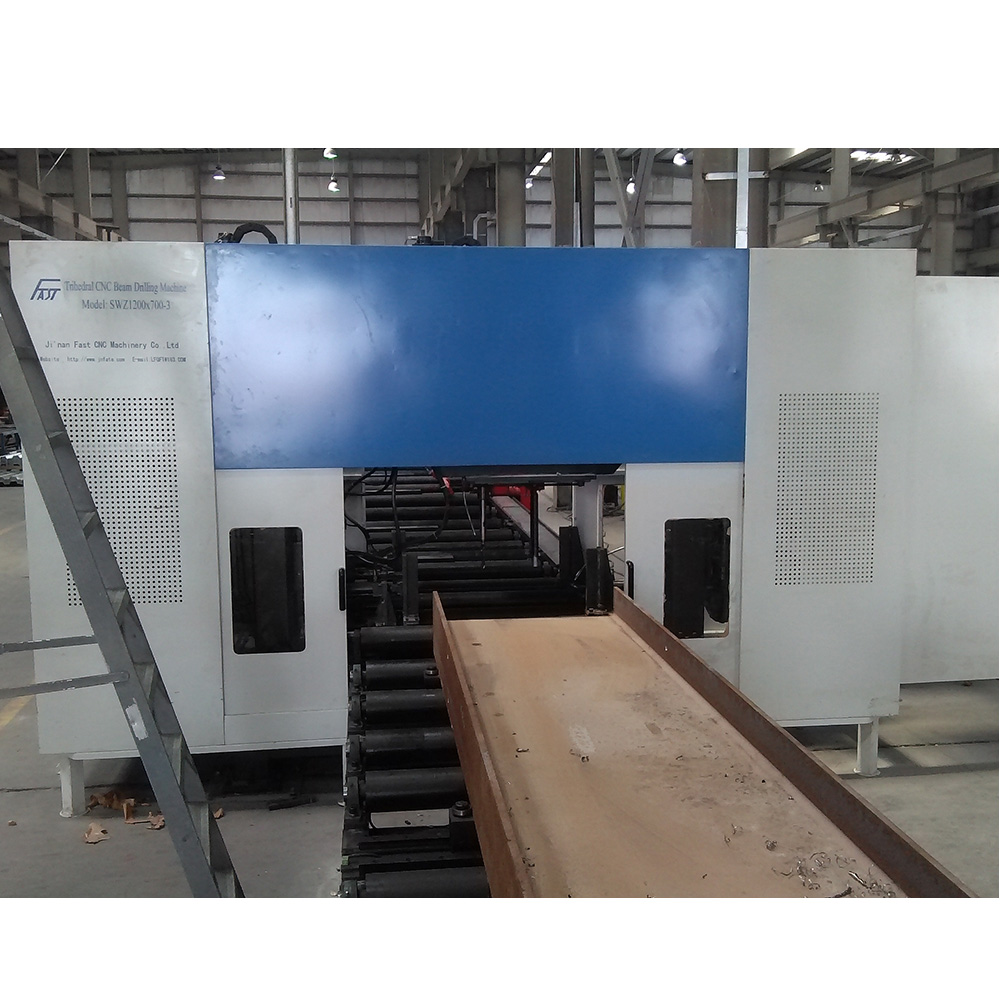

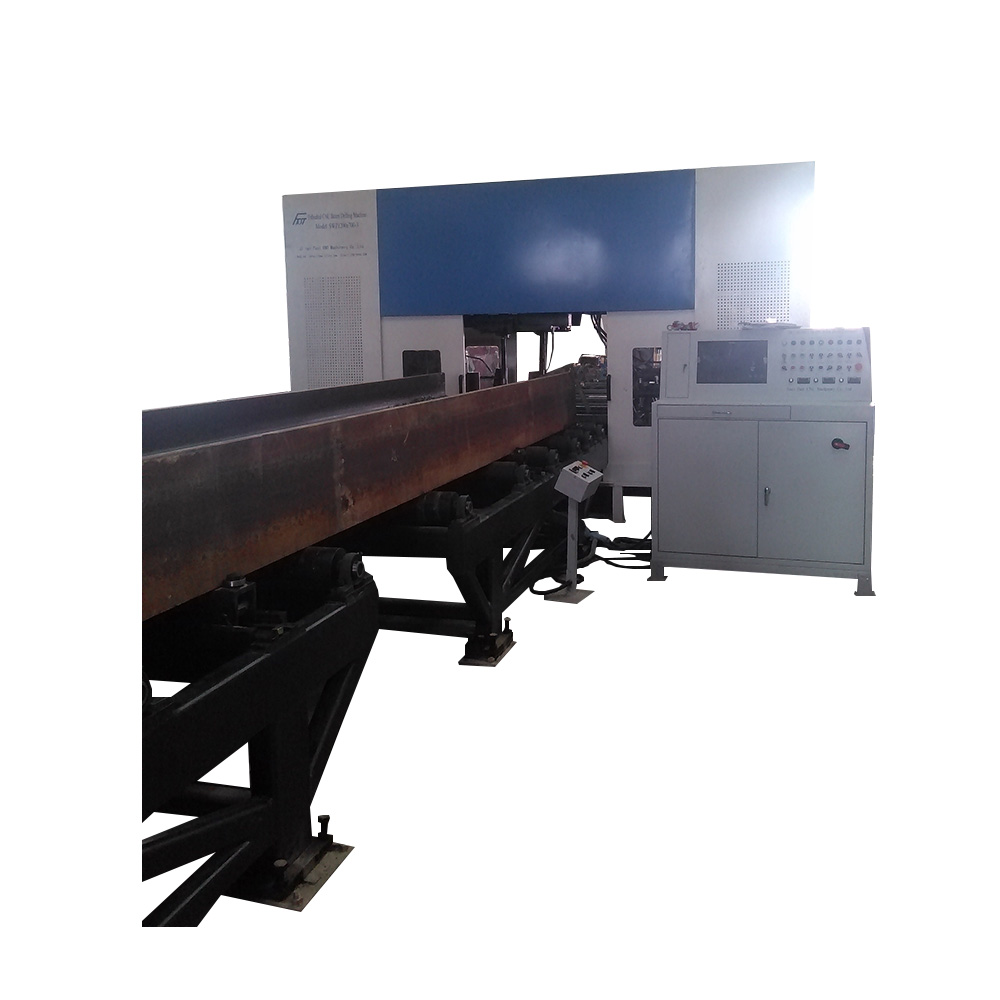

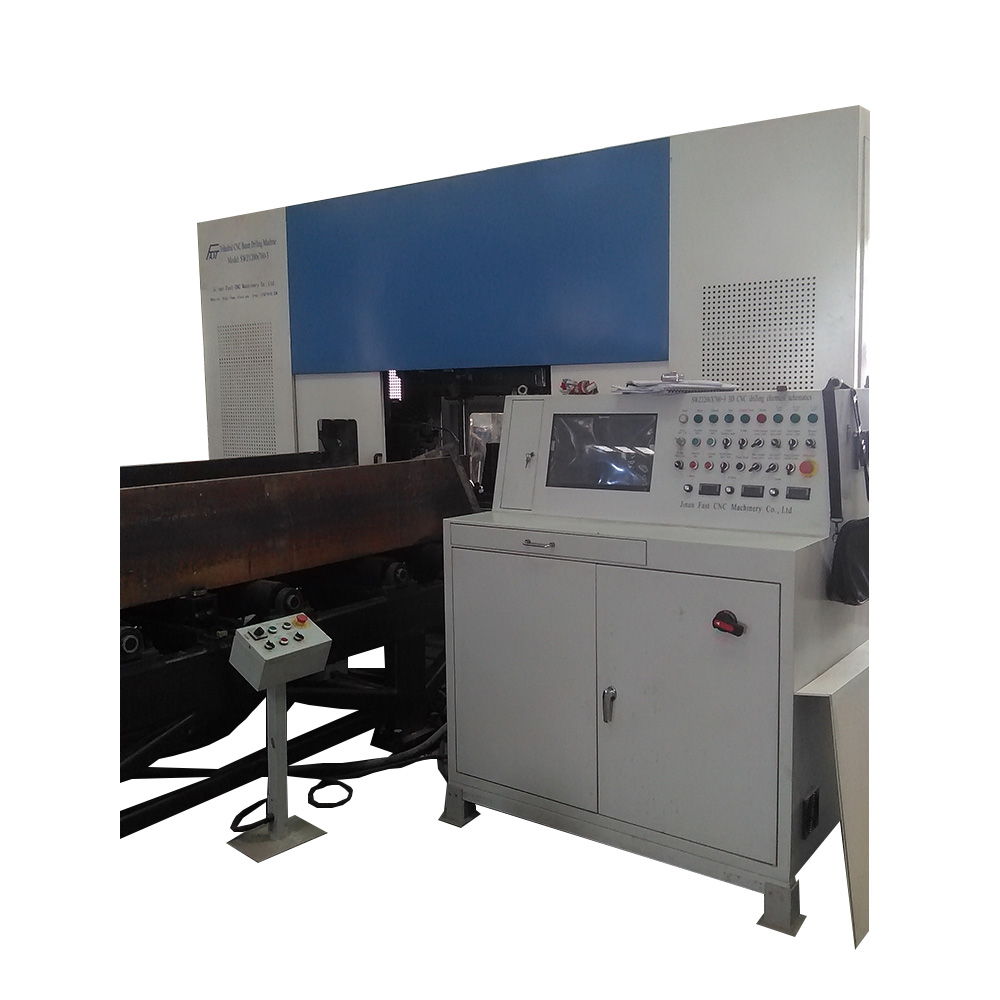

SWZ1250H型鋼數控三維鉆孔,打字生產線
技術參數
項 目 名 稱 |
單位 |
規 格 |
|
H型鋼:大寬度×大高度 |
mm |
1250×600 |
|
H型鋼:小寬度×小高度 |
mm |
100×60 |
|
自動送進料道長度 |
mm |
12000 |
|
大工件腹板厚度 |
mm |
≤80 |
|
大工件重量 |
kg |
15000 |
|
打字單元:36個字碼(字母+數字) |
1套 |
字碼直徑10mm,打印深度1.5mm,打字力:12.5噸 |
|
鉆孔主軸數量 |
個 |
3 |
|
每個主軸轉速范圍 |
r/min |
30-700 |
|
軸向工進速度 |
mm/min |
20~200 |
|
上單元主軸進給行程 |
mm |
400 |
|
左單元主軸進給行程(基準側) |
mm |
220 |
|
右單元主軸進給行程 |
mm |
1100 |
|

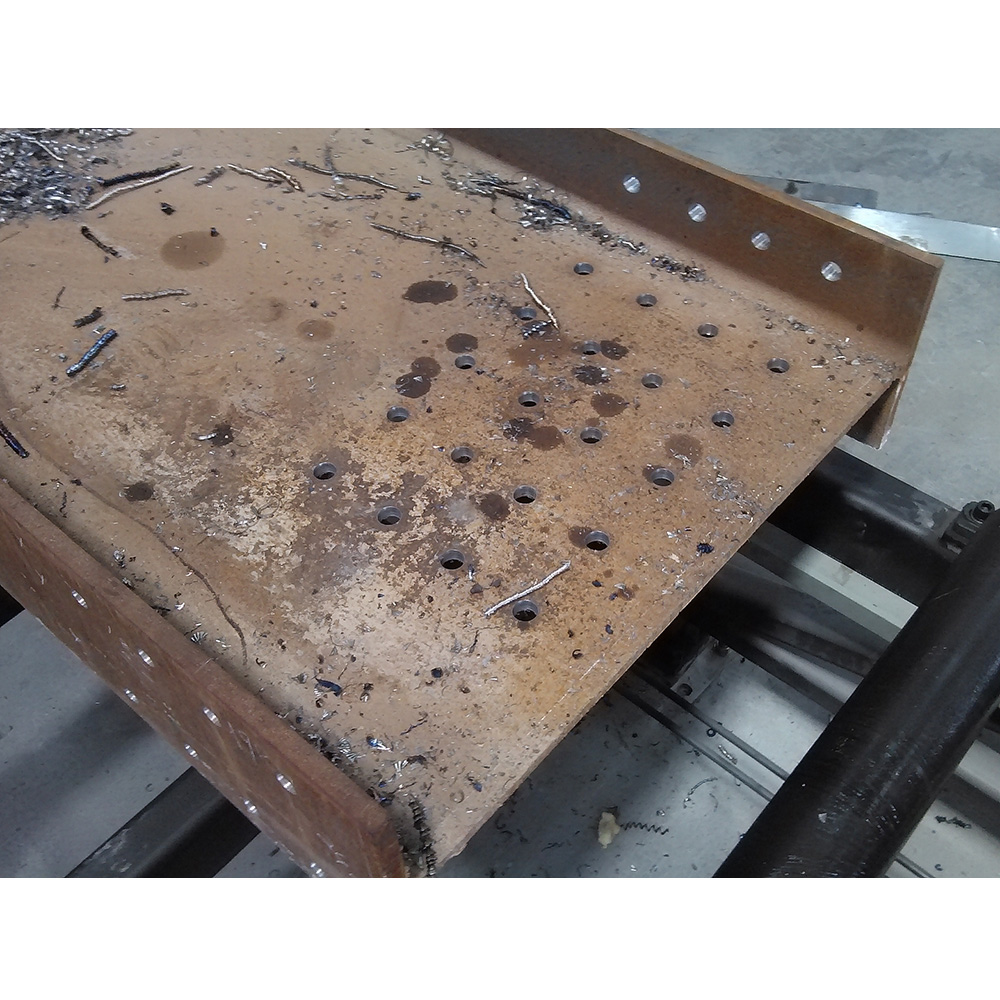

腹板鉆孔直徑范圍 |
mm |
Φ6-φ40 |
|
翼板鉆孔直徑范圍 |
Mm |
||
中心線 移動范圍 |
上單元主軸橫向位置移動范圍 |
mm |
30~1200 |
左右單元主軸上下位置移動范圍 |
mm |
30~660 |
|
非基準側(右側)單元水平移動距離 |
mm |
1100 |
|
鉆夾形式 |
莫氏錐度 |
4# |
|
孔群內孔距誤差 |
mm |
±0.5 |
|
相鄰孔群孔距誤差 |
mm |
±0.75 |
|
壓縮空氣壓力 |
MPa |
0.4-0.6 |
|
鉆頭冷卻方式 |
空冷 |
||
夾持臂上下(豎直方向)行程 |
mm |
300(50-350) |
|
夾持臂左右(橫向)行程 |
mm |
500(50-550) |
|
夾持臂運動(前進方向)行程 |
mm |
12000 |
|
齒輪齒條傳動伺服電機功率 |
KW |
約5 |
|
上料道外形尺寸(長×寬×高) |
mm |
15000×1750×1830 |
|
下料道長度 |
mm |
12000 |
|
總功率 |
KW |
約30 |
|
生產線外形尺寸 L×W×H |
mm |
29000×4520×3120 |
|

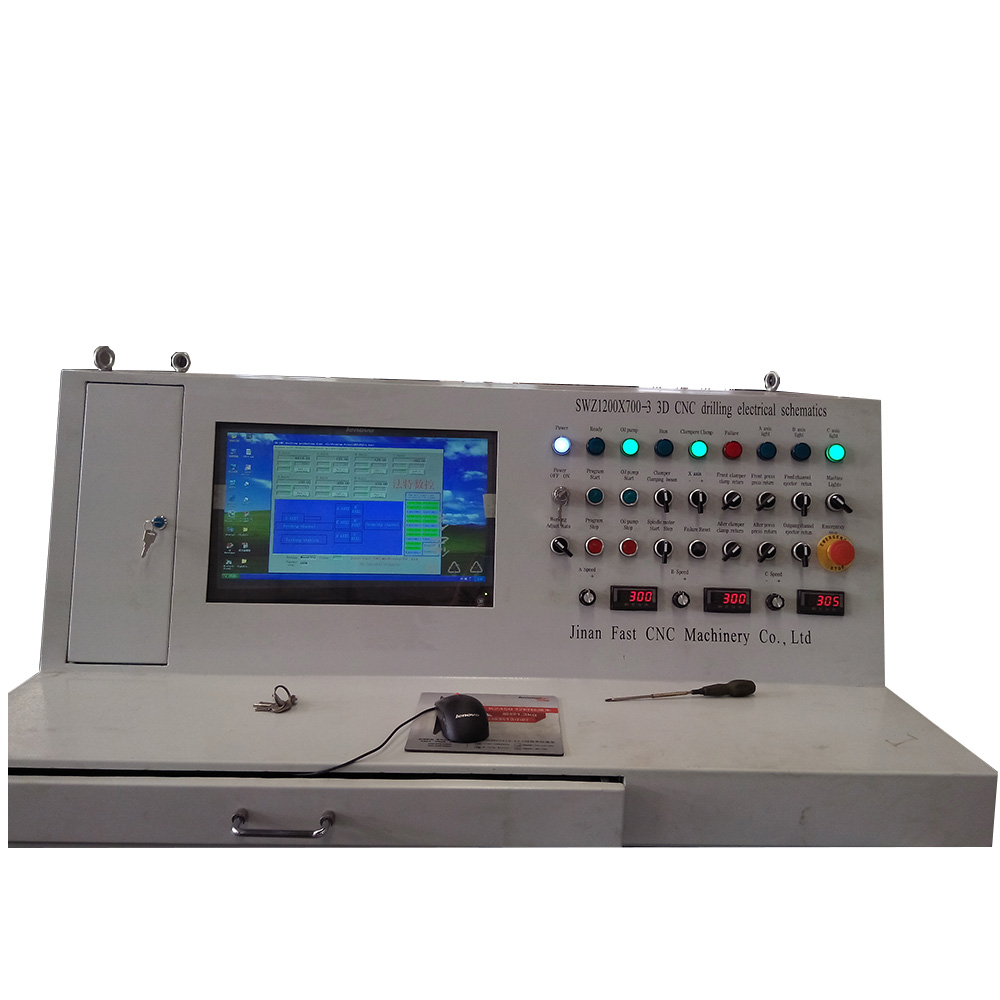

CAD圖紙自動轉換成控制程序 |
濟南法特?cái)?shù)控 制造 角鋼線,角鋼鉆,數控平面鉆,數控聯接板沖孔機,數控三維鉆,龍門移動式平面鉆,高速三維鉆,高速平面鉆等數控機械設備的生產廠家。價格便宜,質量可靠,24小時售后服客戶。 電話:13153126430, 15098878331.
