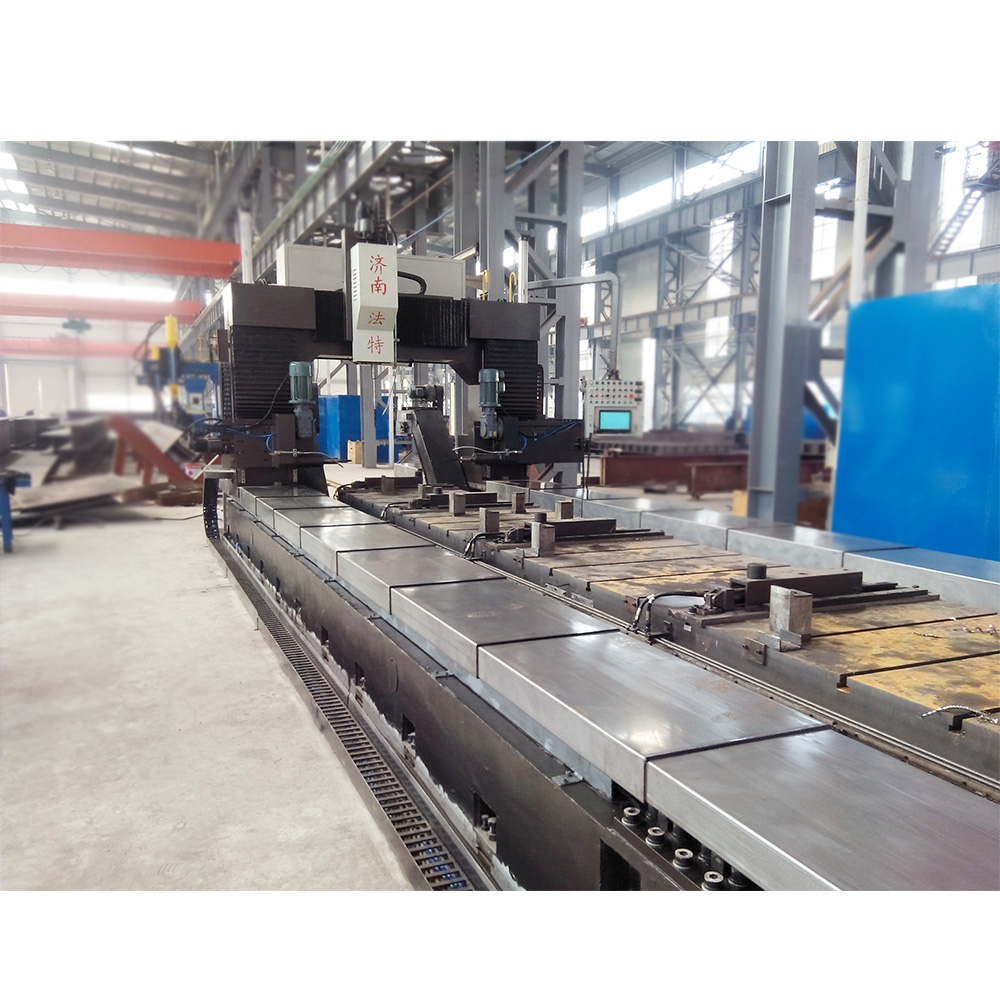

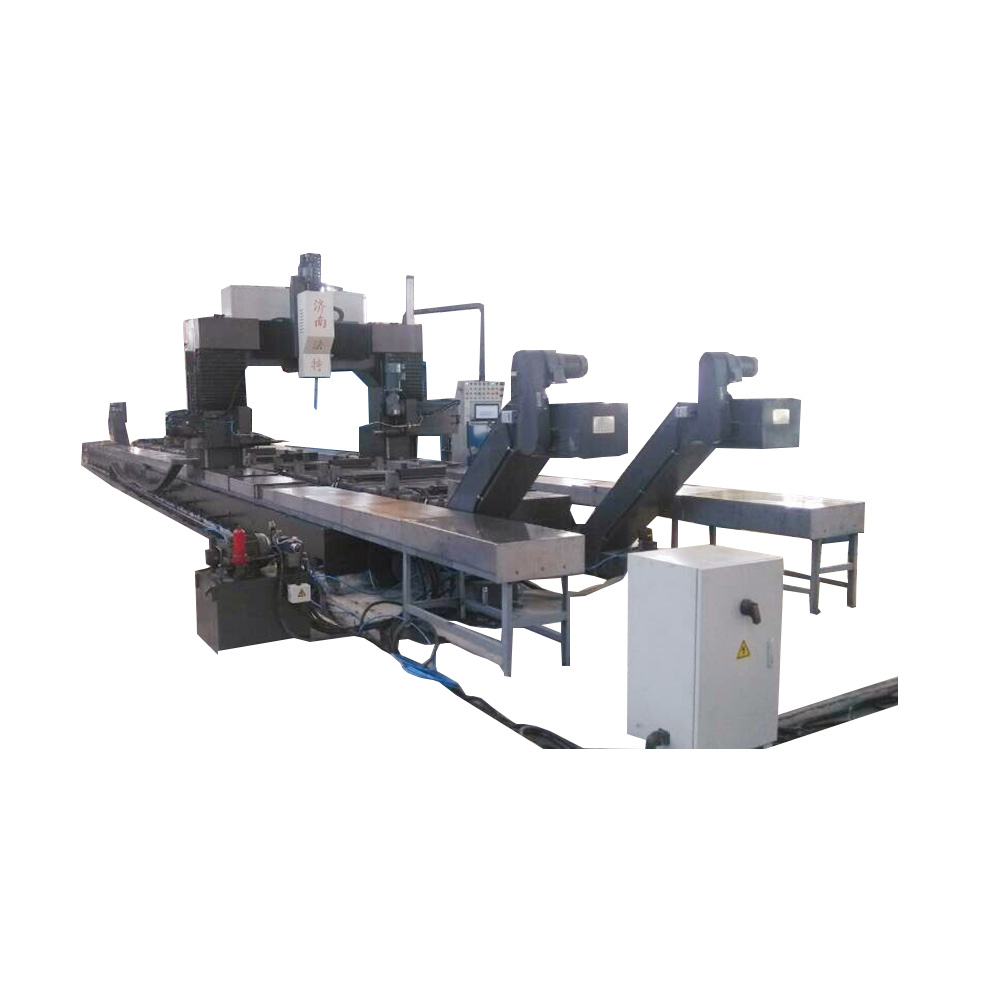

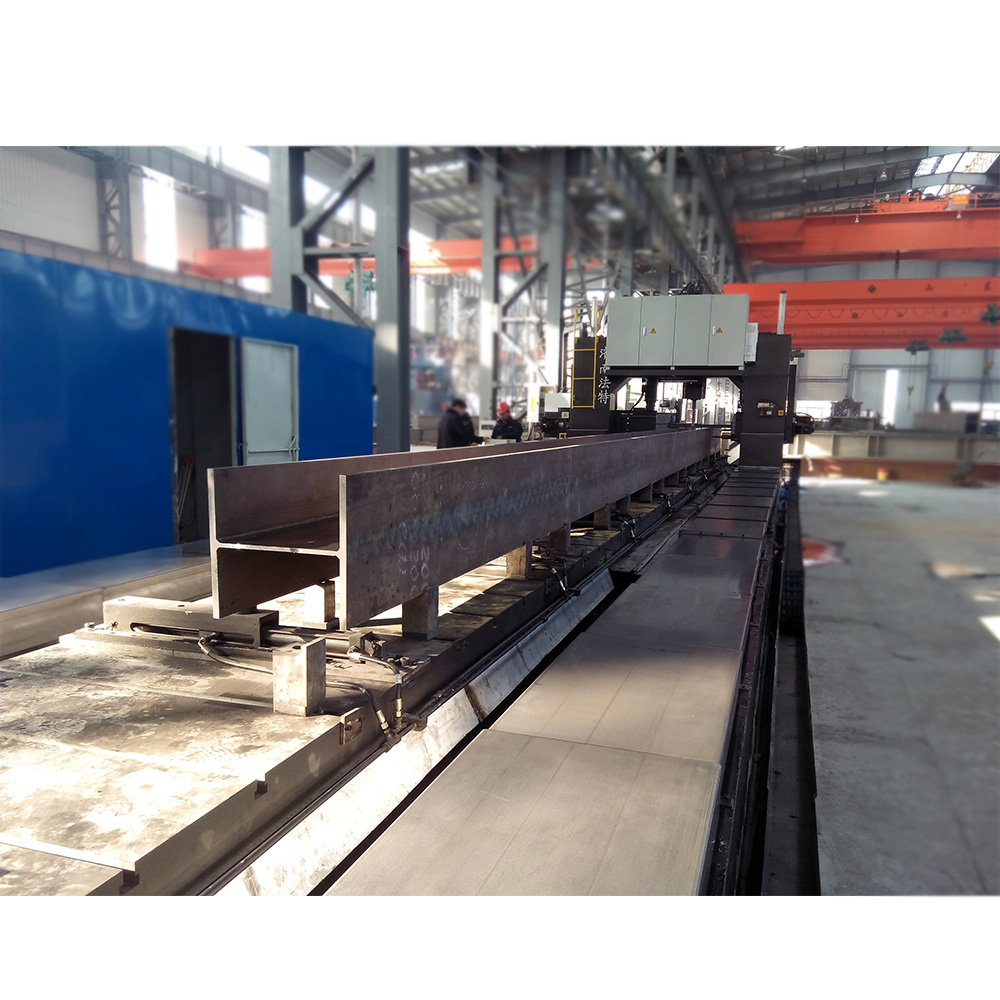

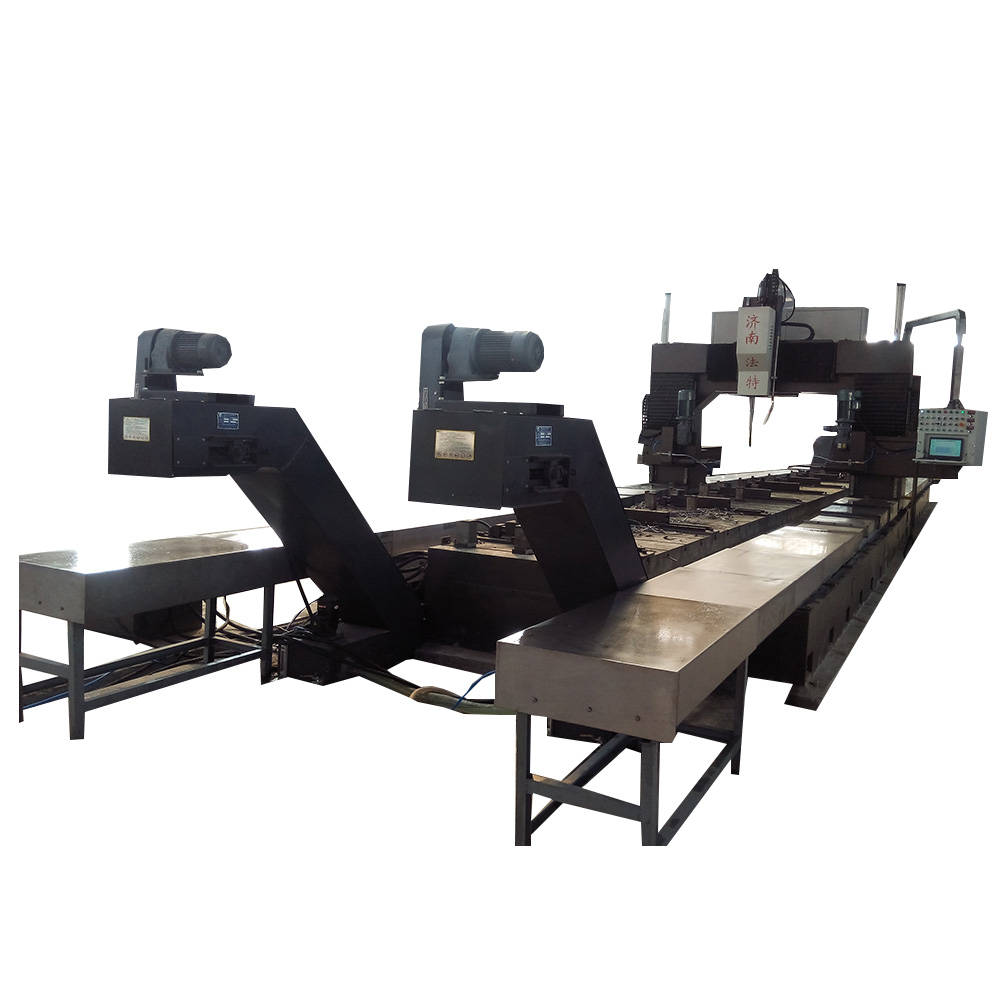

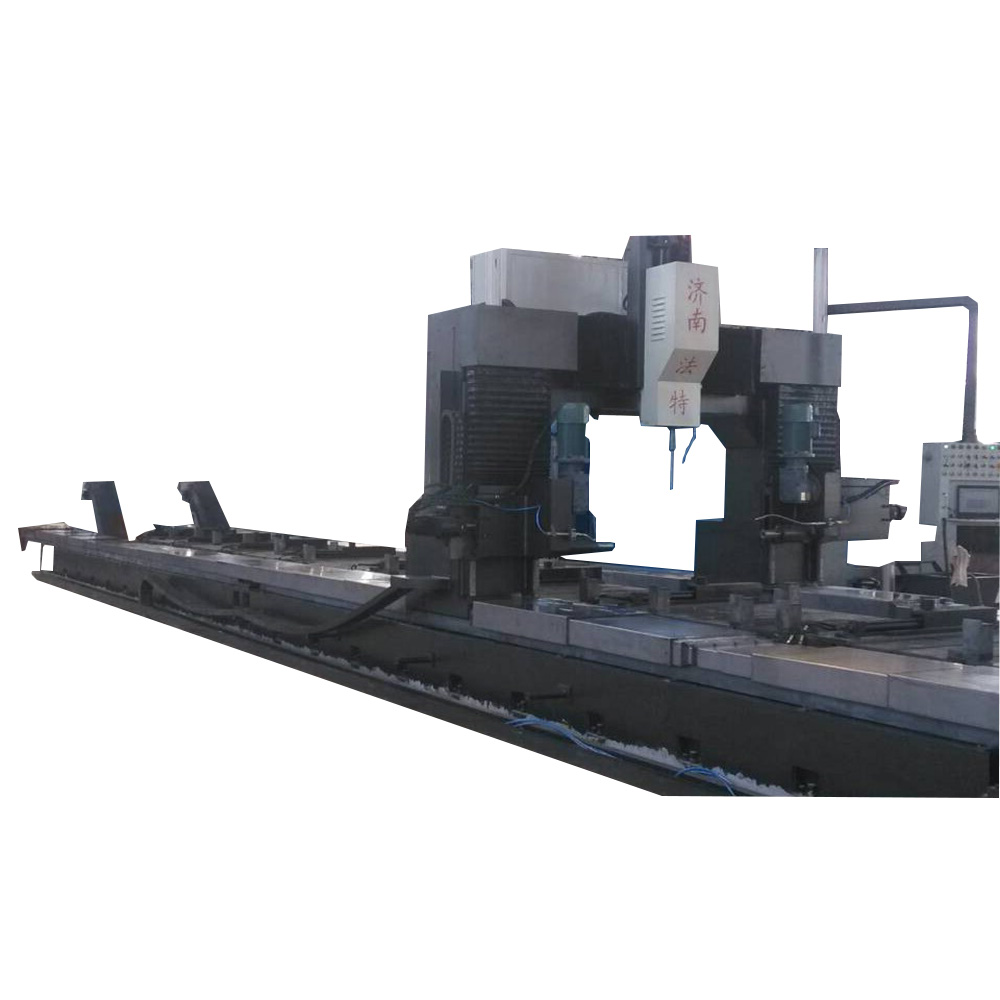

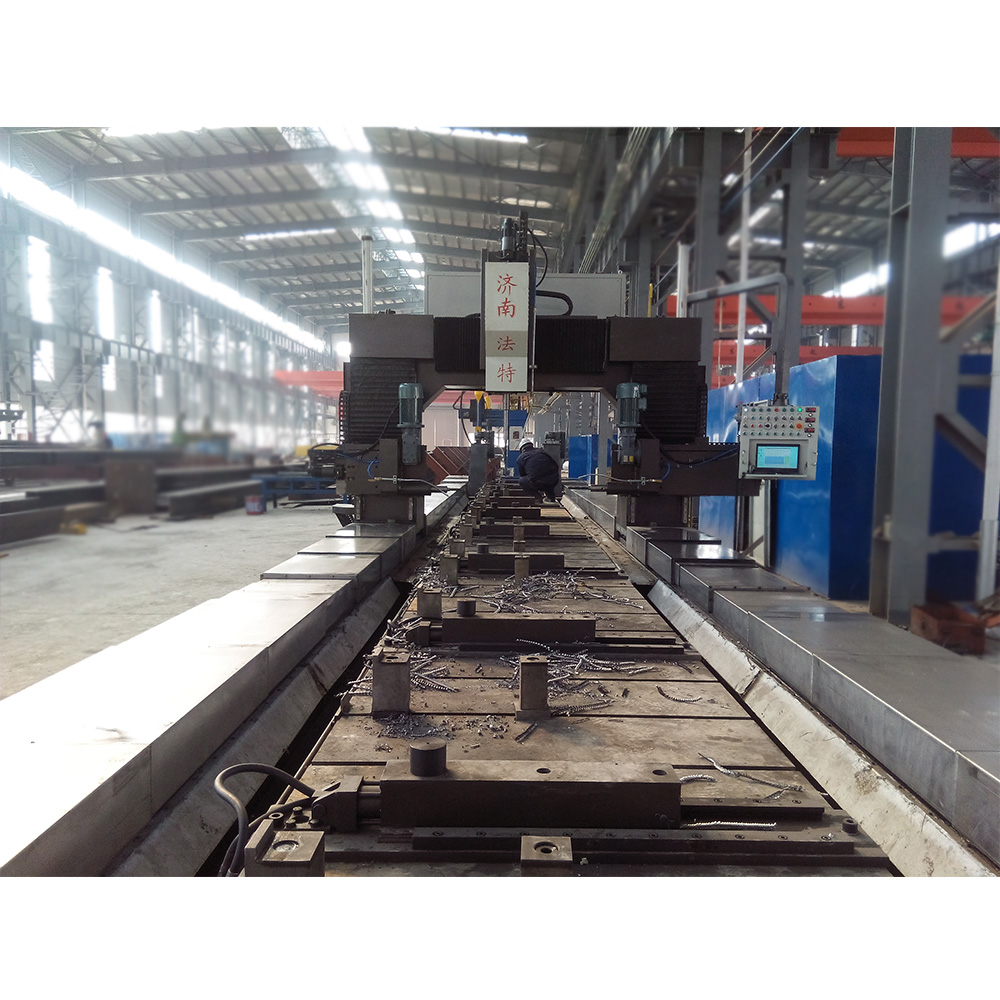

龍門移動式數控三維鉆床
技術參數
參 數 名 稱 |
單位 |
參數值 |
|
工件 參數 |
截面(寬×高) |
mm |
100×100—610×550 |
長度 |
mm |
13000 |
|
鉆孔厚度 |
mm |
40 |
|
工件重量 |
t |
20 |
|
主軸 |
主軸數量 |
個 |
3 |
主軸電機功率 |
kW |
4×3 |
|
主軸轉速范圍(變頻調速) |
r/min |
100~720 |
|
工進速度(伺服電機控制) |
mm/min |
20~200 |
|
上部主軸進給行程 |
mm |
350 |
|
左側主軸進給行程(基準側) |
mm |
230 |
|
右側主軸進給行程 |
mm |
400 |
|
鉆孔直徑 |
mm |
φ32 |
|
鉆夾形式 |
莫氏錐度 |
4# |
|
伺服電機功率 |
kW |
1×6 |
|
上動力頭單元 |
行程(左右行程范圍) |
mm |
30~580 |
左動力頭單元 |
行程(上下行程范圍) |
mm |
30~510 |
右動力頭單元 |
行程(上下行程范圍) |
mm |
30~510 |
鉆孔動力頭單元 |
移動速度 |
m/min |
6 |
工件夾緊與定位 |
夾緊缸個數 |
個 |
左側和前后兩端定位,油缸推力把工件靠到基準上,螺栓壓板夾緊 |
夾緊力 |
kN |
||
工作臺 |
工作臺尺寸(長×寬) |
mm |
13500*750 |
T型槽尺寸 |
mm |
28 |
|
工作臺材料 |
|
焊接件 |
|
工作臺重量 |
t |
約30噸(含左右底座) |
|
龍門縱向移動 |
行程 |
mm |
13000 |
伺服電機功率 |
kW |
2X2 |
|
移動速度 |
m/min |
8 |
|
加工精度 |
同一平面內任意兩孔間距尺寸偏差 |
mm |
±0.3 |
同一平面內任意兩孔對角線偏差 |
mm |
±0.5 |
|
任一平面內孔對定位基準偏差 |
mm |
±0.5 |
|
相鄰孔群孔距誤差 |
mm |
±0.7 |
|
機床精度 |
主軸端面及側面跳動度 |
mm |
≤0.02 |
上主軸與工作臺平面的垂直度 |
mm |
≤0.04 |
|
左右主軸與工作臺平面的平行度 |
mm |
≤0.05 |
|
左右主軸與工作臺縱向軸線垂直度 |
mm |
≤0.05 |
|
上主軸與左右的垂直度 |
mm |
≤0.05 |
|
龍門縱向移動任意1米范圍內偏差 |
mm |
≤0.07 |
|
龍門縱向移動全長范圍內尺寸偏差 |
mm |
≤0.2 |
|

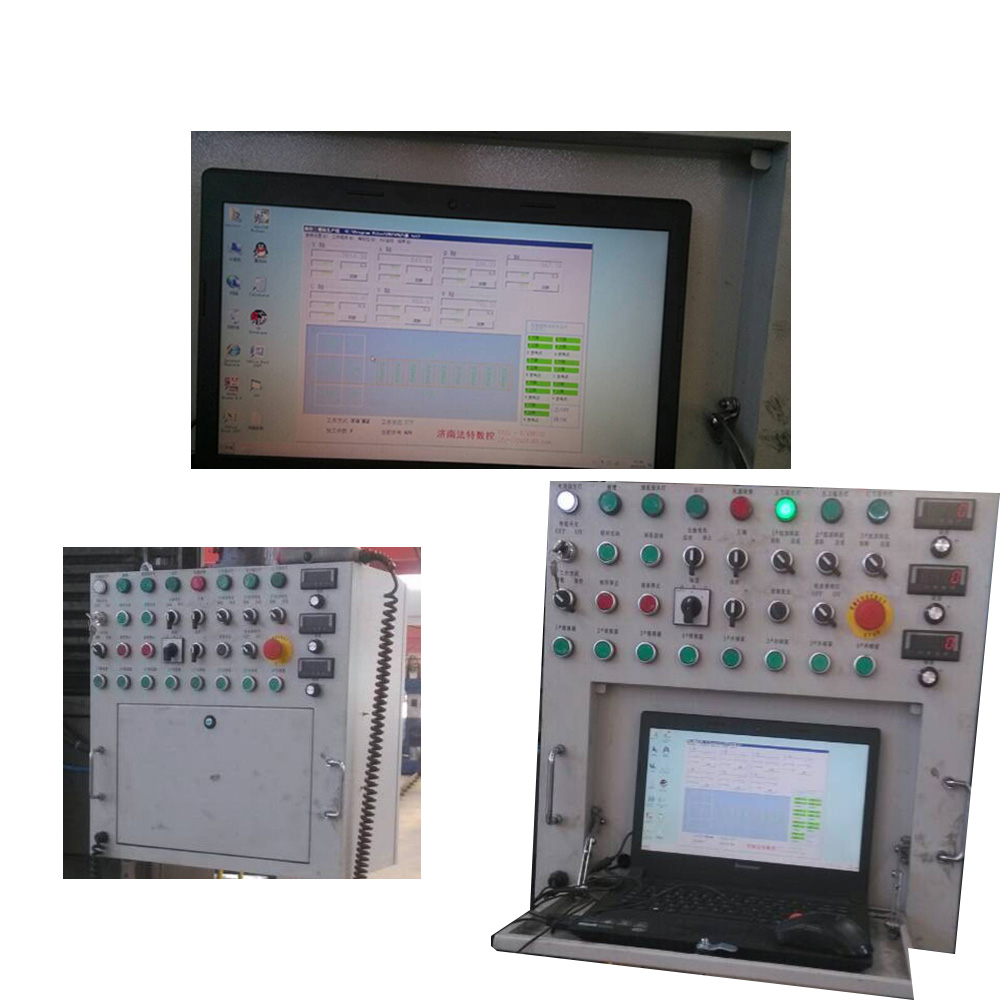

控制系統 |
控制方式 |
|
電腦+PLC |
數控軸數 |
個 |
8軸 |
|
冷卻系統 |
冷卻方式 |
|
氣霧冷卻或水冷卻 |
冷卻箱容量 |
L |
1000 |
|
冷卻泵電機功率及數量 |
kW |
0.37X2 |
|
液壓系統 |
系統壓力 |
MPa |
5MPa |
油箱容量 |
L |
100 |
|
液壓泵電機功率 |
kW |
4 |
|
排屑系統 |
排屑機功率 |
kW |
3X4,4臺 |
總功率 |
|
kW |
35 |
總重量 |
|
㎏ |
約40000 |
外形尺寸 |
長×寬×高(不含電氣柜) |
mm |
15000×3400×2700 |
濟南法特?cái)?shù)控 制造 角鋼線,角鋼鉆,數控平面鉆,數控聯接板沖孔機,數控三維鉆,龍門移動式平面鉆,高速三維鉆,高速平面鉆等數控機械設備的生產廠家。價格便宜,質量可靠,24小時售后服客戶。 電話:13153126430, 15098878331.
