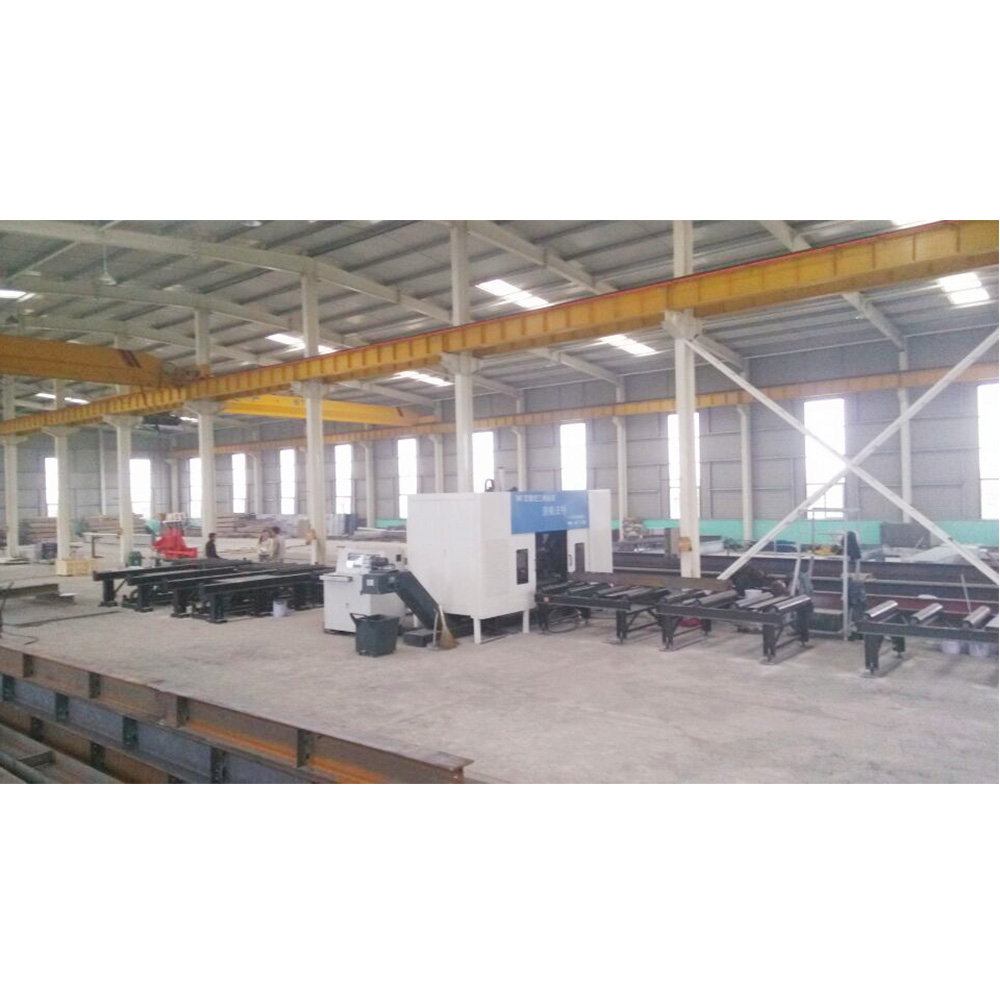

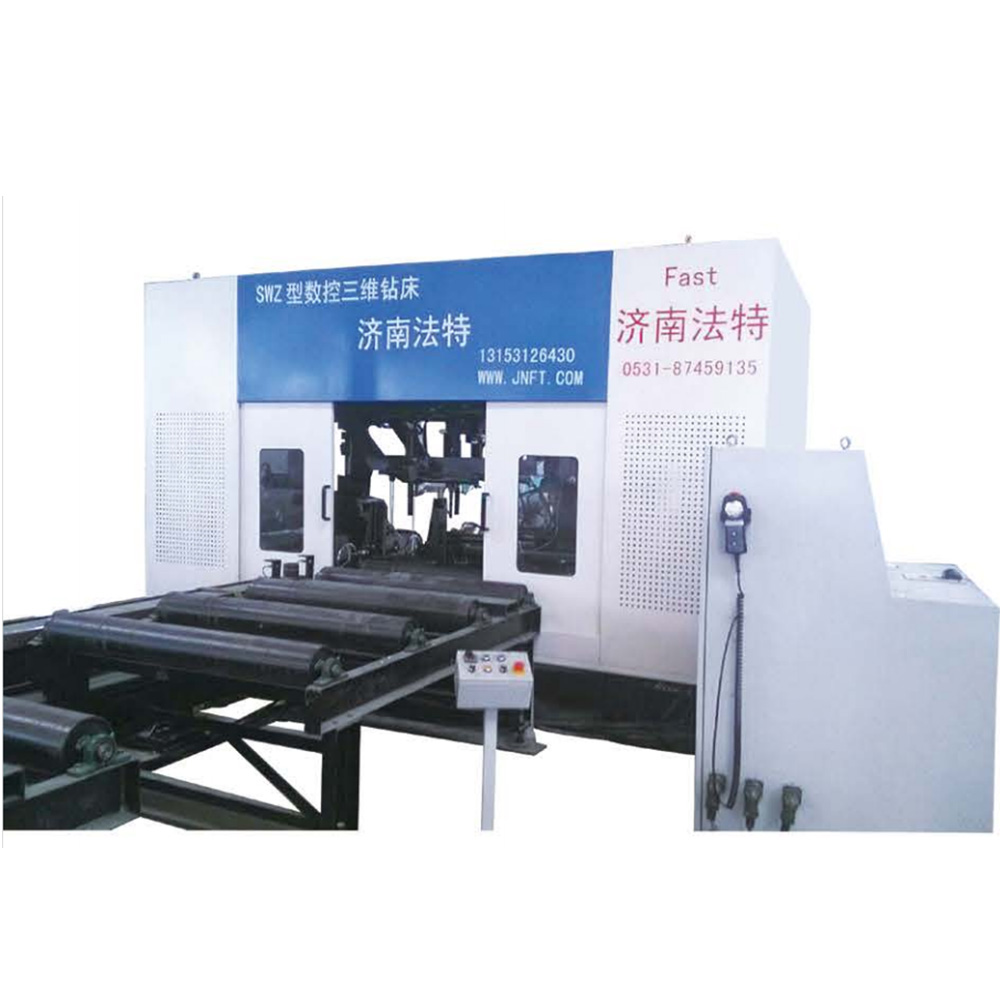

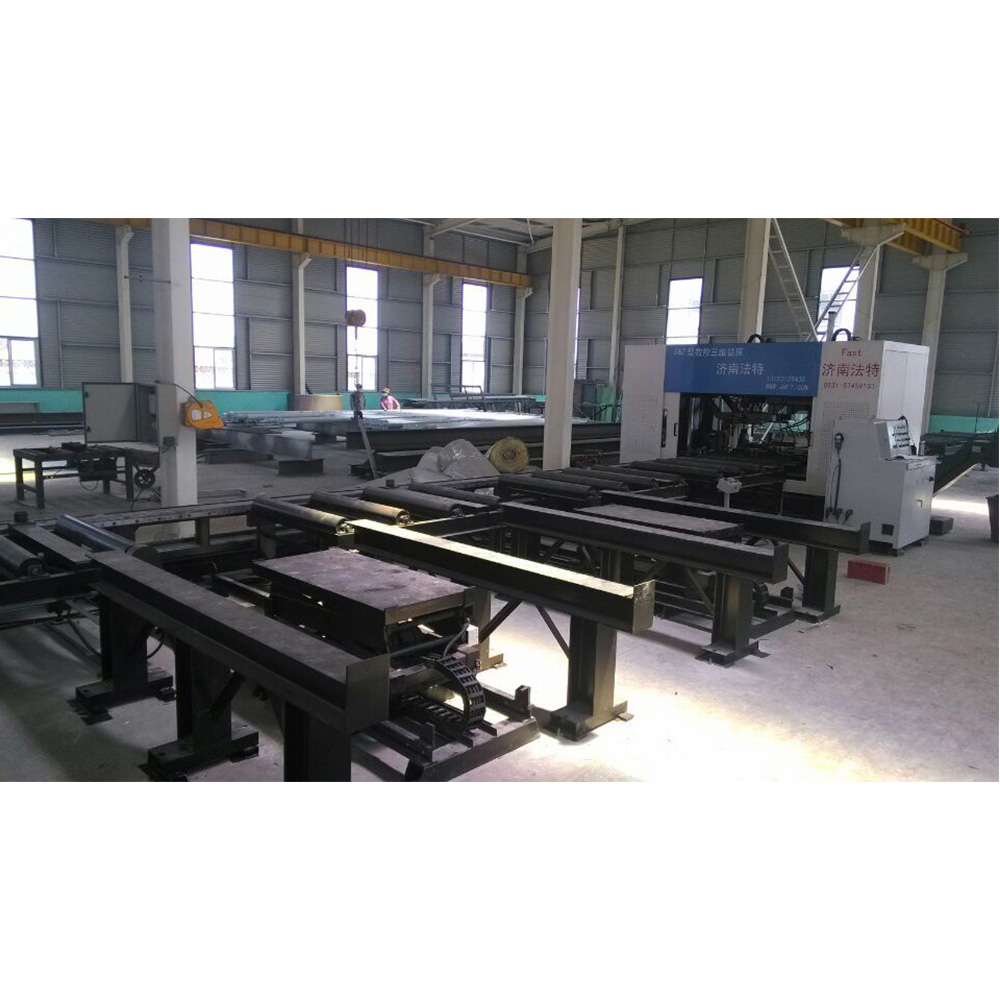

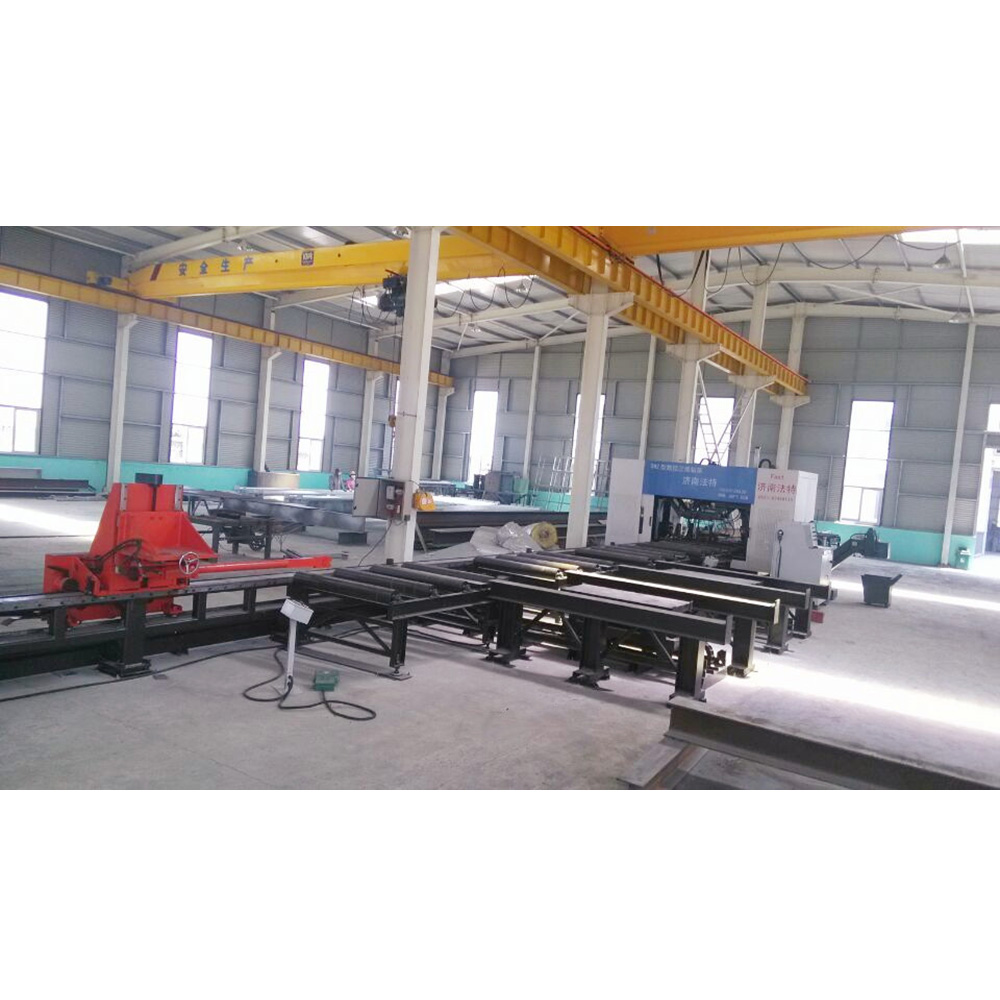

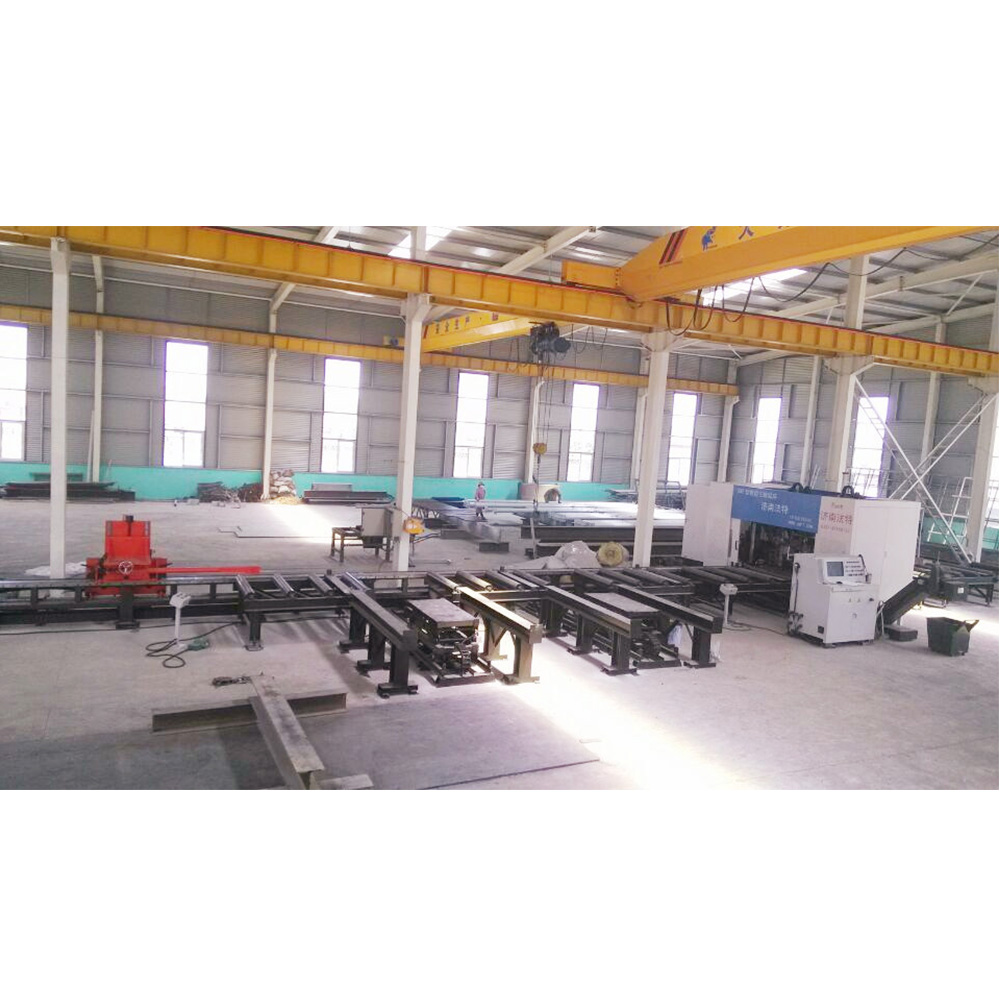

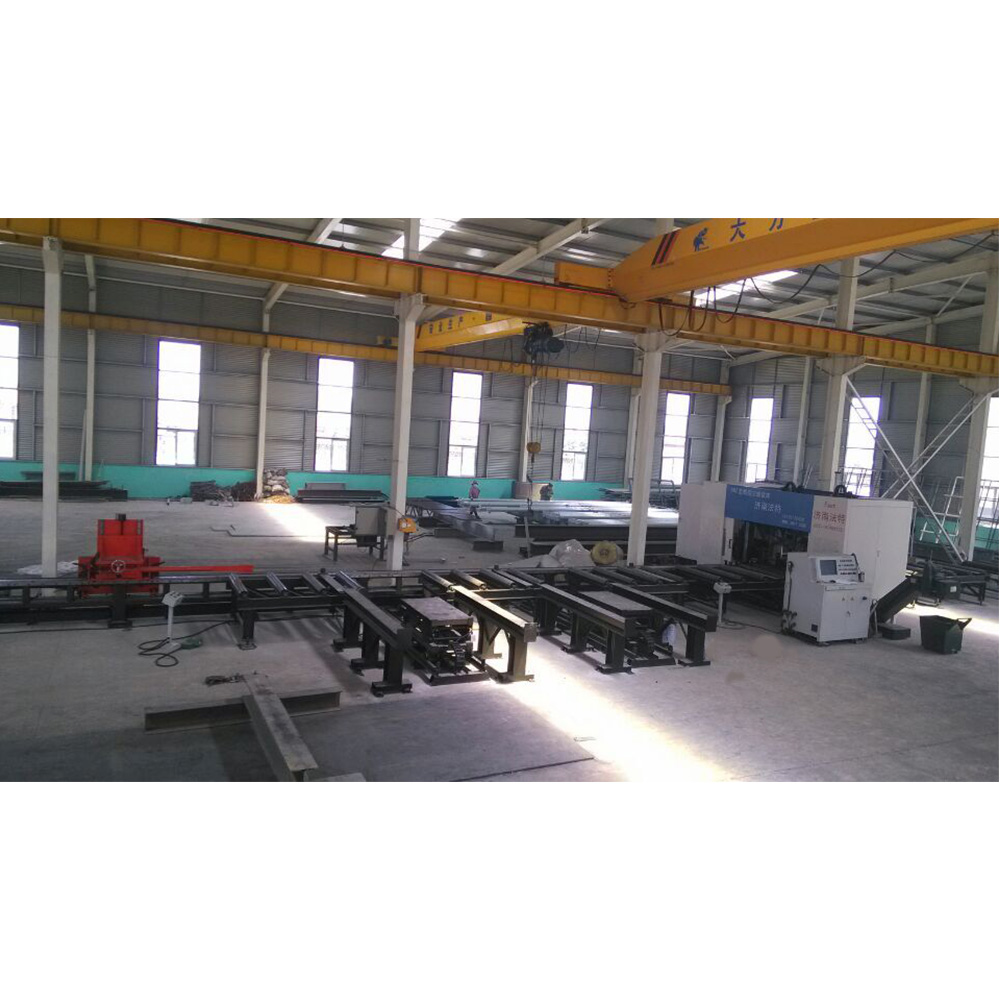

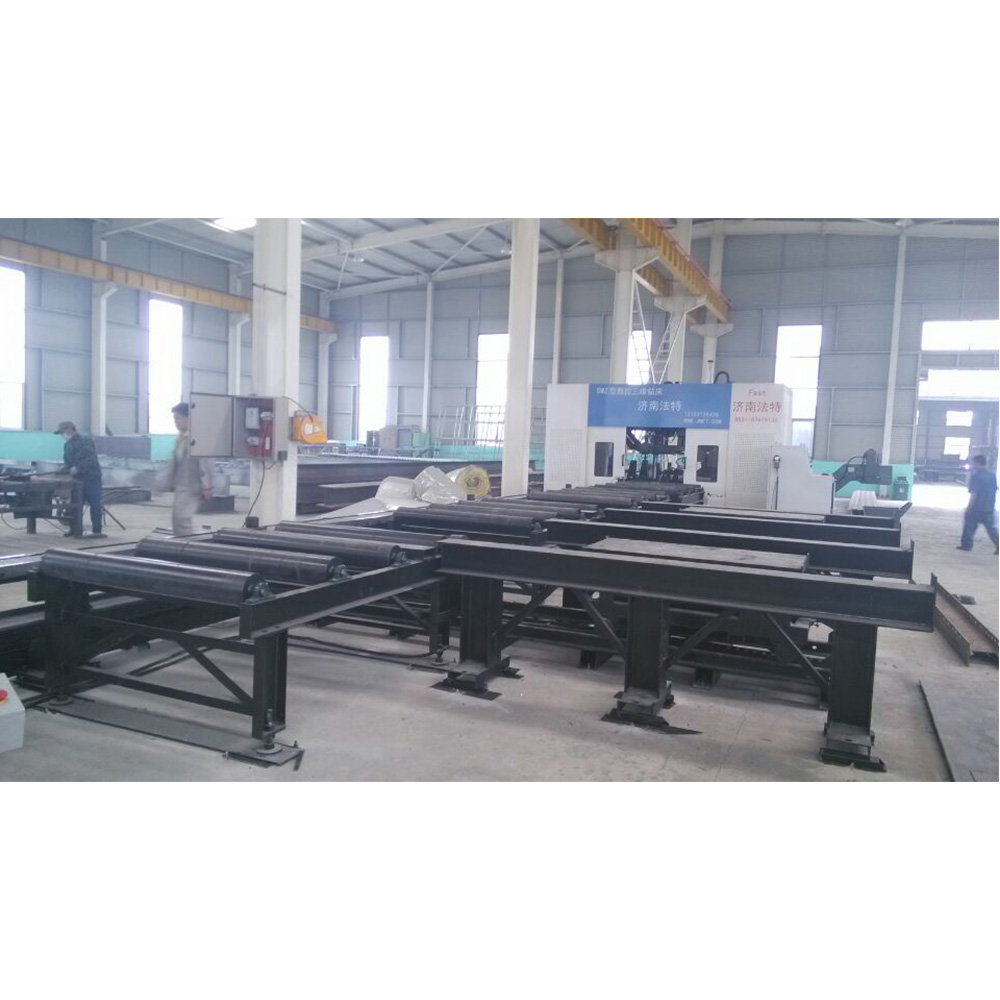

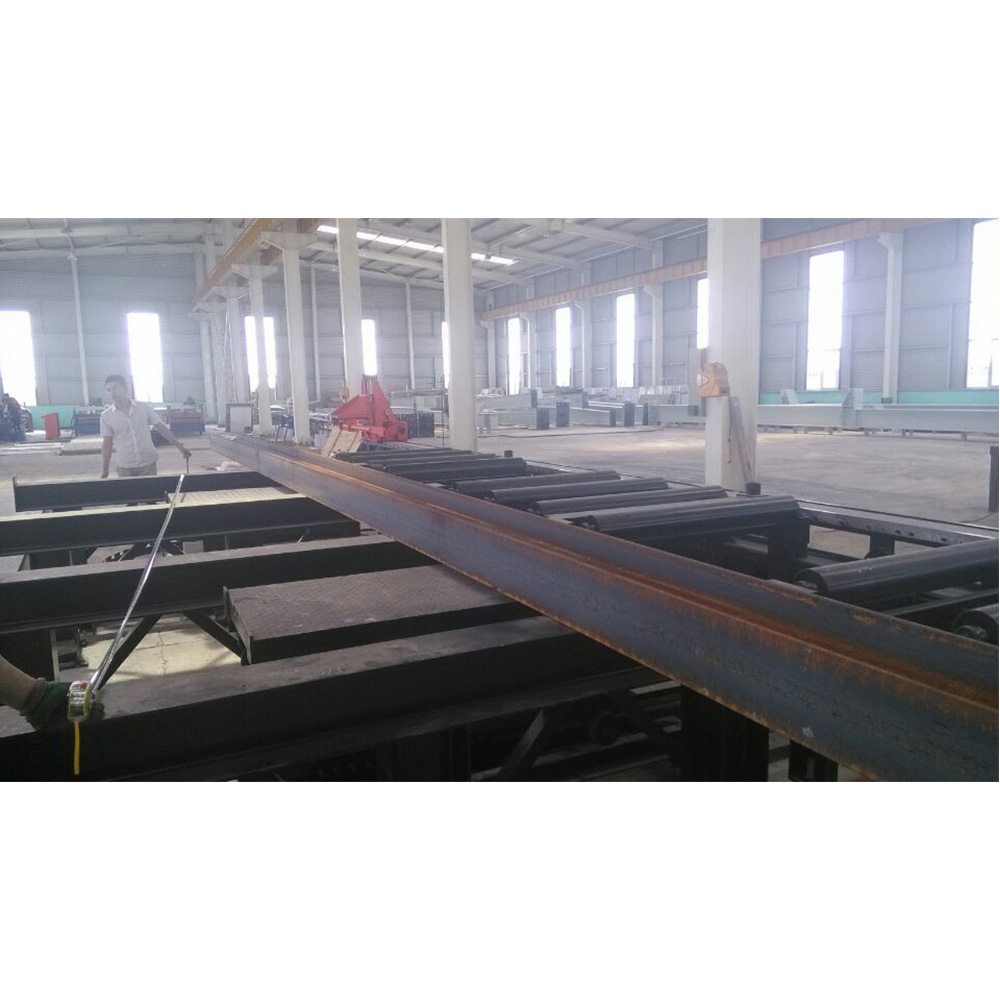

SWZ1000數控三維鉆床
技術參數項 目 名 稱
單位
規 格

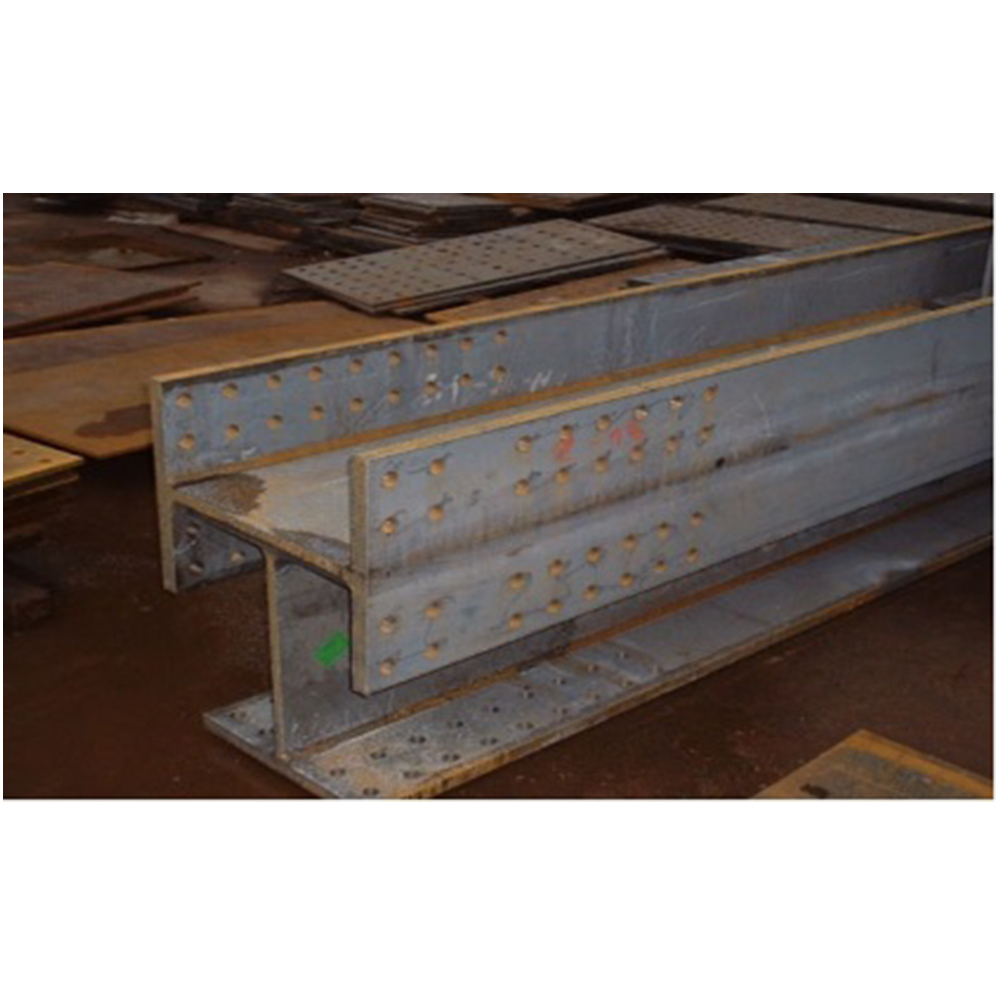

H型鋼：大寬度×大高度
mm
1000×500
H型鋼：小寬度×小高度
mm
150×100
自動送進料長度
mm
1000～12000
大工件腹板厚度
mm
≤40
大重量
kg
15000
鉆孔主軸數量
個
3
每個主軸轉速范圍
r/min
180～750
軸向工進速度
mm/min
20～200
上單元主軸進給行程
mm
220
左、右單元主軸進給行程
mm
220
腹板大鉆孔直徑
mm
φ40
翼板大鉆孔直徑
中心線
移動范圍
上單元主軸橫向(左右)移動范圍
mm
40～1000
左右單元主軸垂直(上下)位置移動范圍
mm
30～500
非基準側單元水平移動范圍
mm
0-600
鉆夾形式
莫氏錐孔
4＃
孔群內孔距誤差
mm
±0.5
相鄰孔群孔距誤差
mm
±0.75
壓縮空氣壓力
MPa
0.4-0.6
冷卻箱容量
L
80
夾持臂上下（豎直方向）行程
mm
220
夾持臂左右（橫向）行程
mm
350
夾持臂運動（前進方向）行程
mm
13500
齒輪齒條傳動伺服電機功率
KW
約4
上料道外形尺寸（長×寬×高）
mm
15000×1250×1630
下料道長度
mm
12000
總功率
KW
約30
生產線外形尺寸 L×W×H
mm
30000×6100×3050
