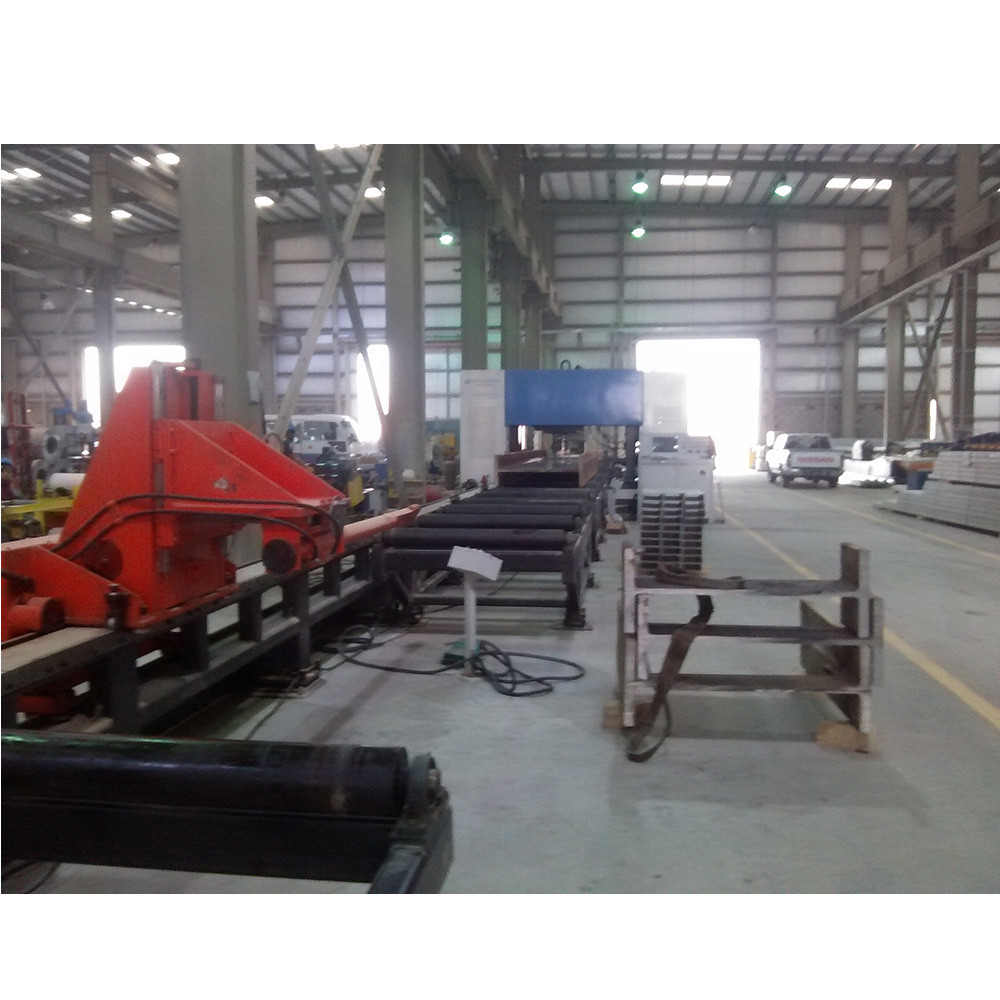

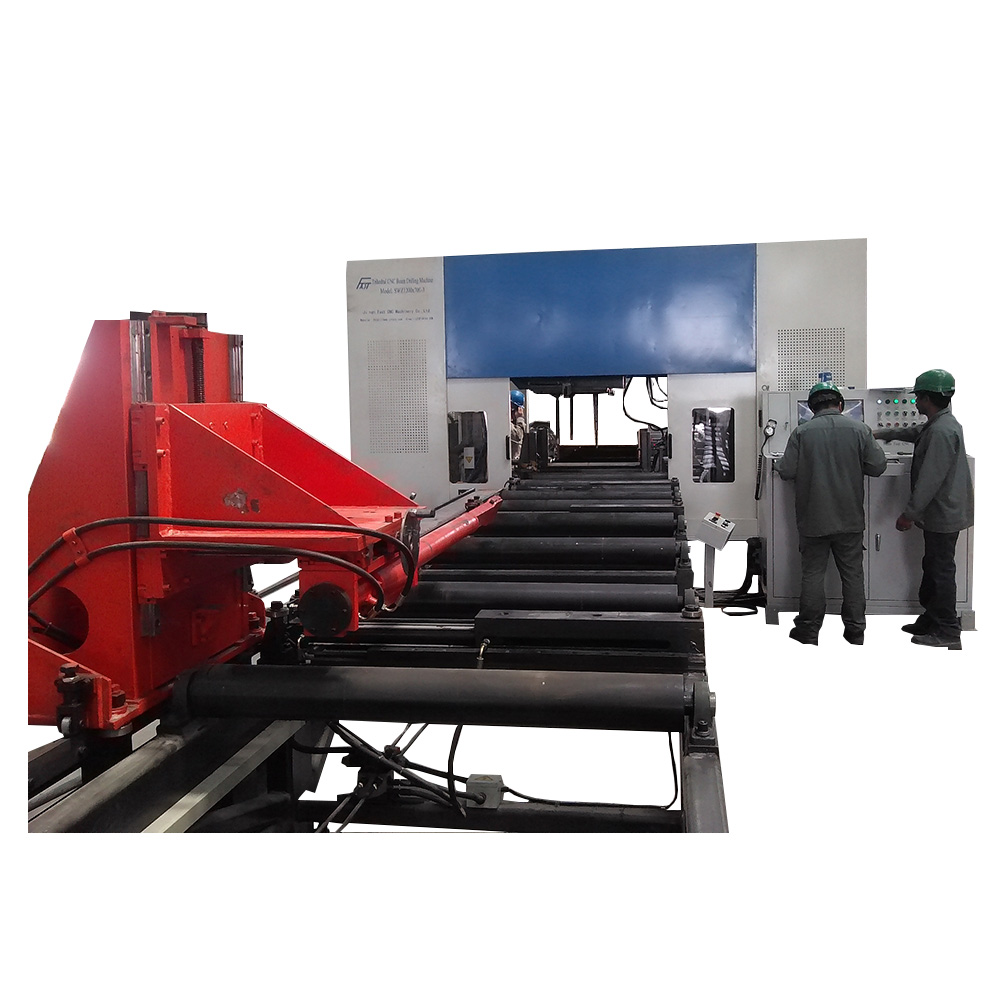

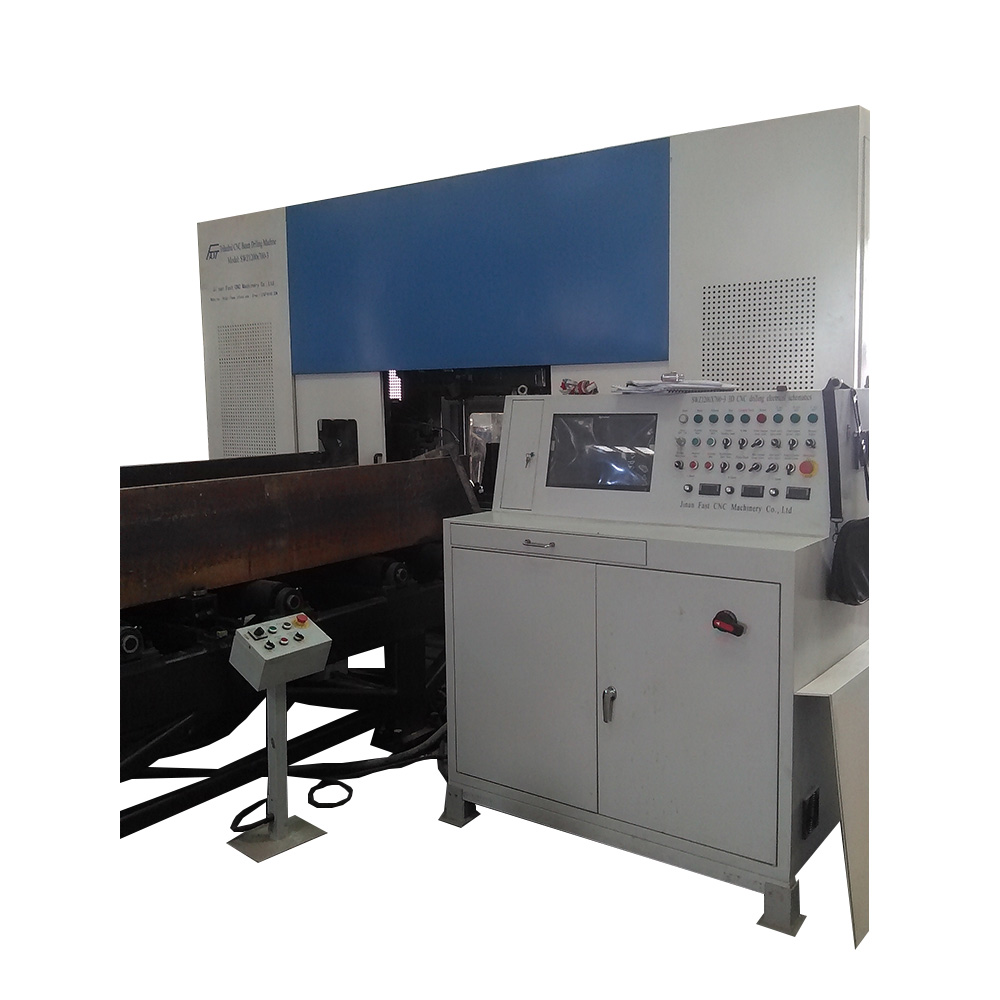

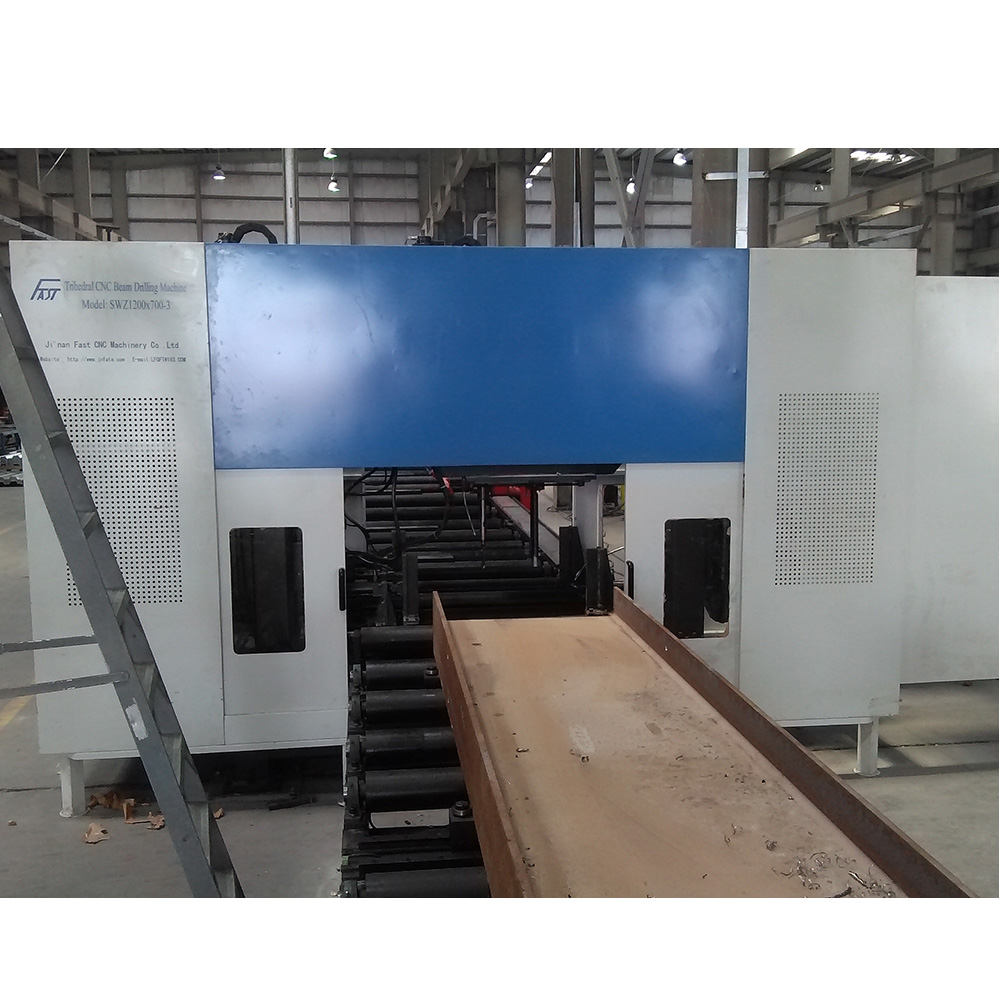

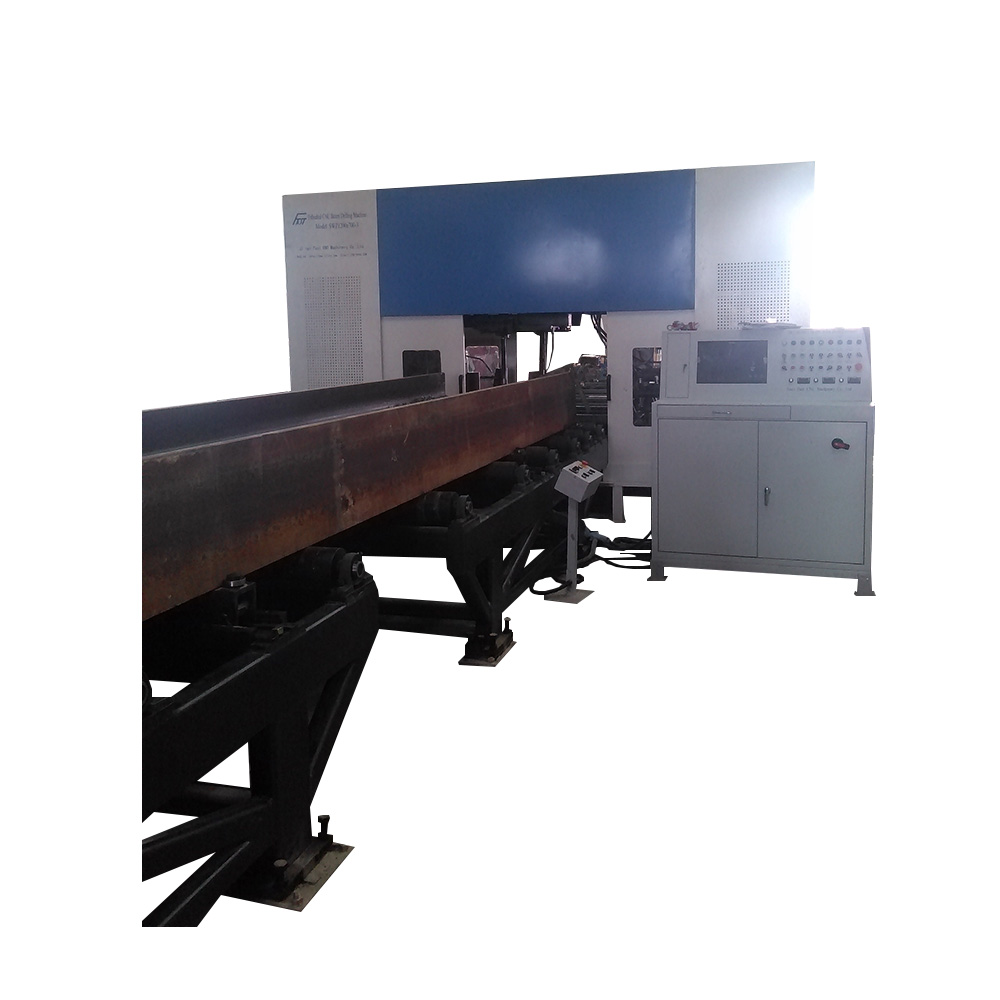

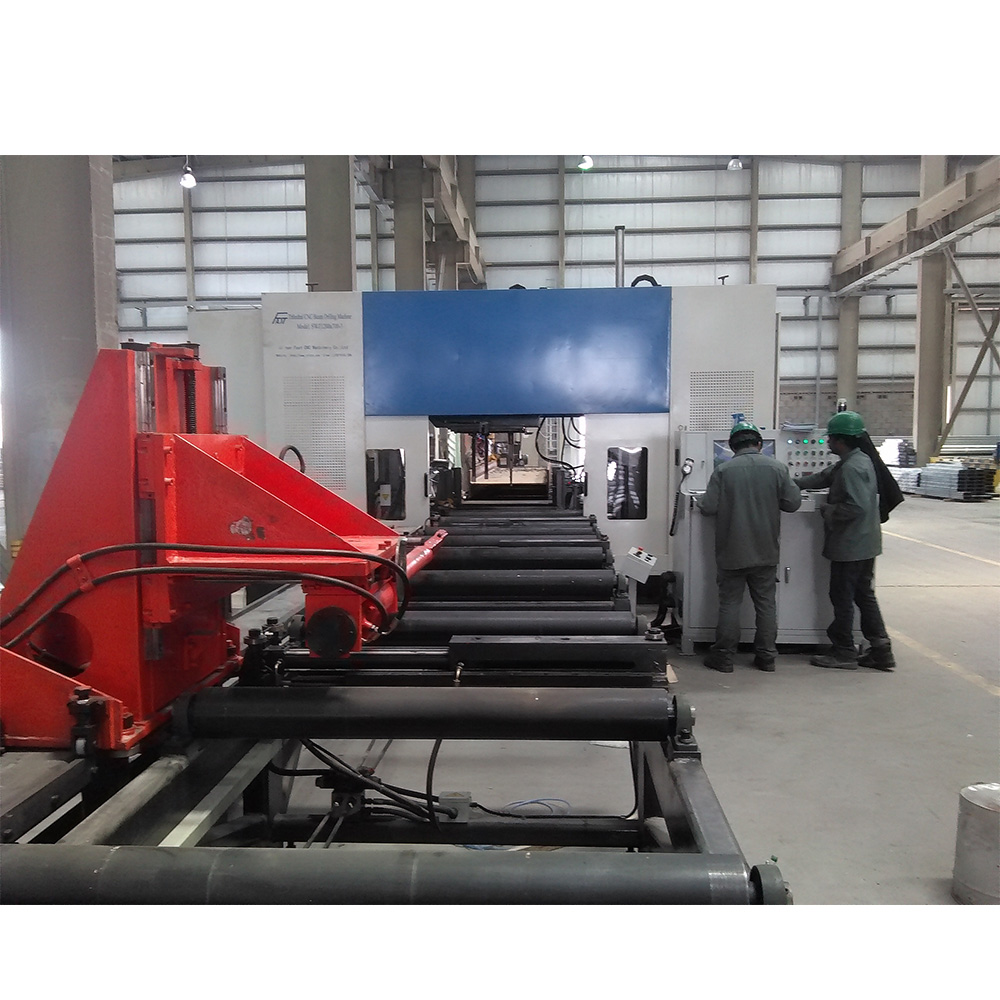

SWZ1250數控三維鉆床
技術參數
項 目 名 稱 |
單位 |
規 格 |
||
H型鋼:大寬度×大高度 |
mm |
1250×600 |
||
H型鋼:小寬度×小高度 |
mm |
200×100 |
||
自動送進料道長度 |
mm |
12000 |
||
大工件腹板厚度 |
mm |
60 |
||
大工件重量 |
kg |
15000 |
||
鉆孔主軸數量 |
個 |
3 |
||
鉆孔主軸功率 |
KW |
4 |
||
每個主軸轉速范圍 |
r/min |
30~700 |
||
軸向工進速度 |
mm/min |
20~200 |
||
上單元主軸進給行程 |
mm |
400 |
||
左單元主軸進給行程(基準側) |
mm |
250 |
||
右單元主軸進給行程 |
mm |
1100 |
||
腹板鉆孔直徑范圍 |
mm |
Ф6-Ф40(材質Q235), Ф6-Ф32(材質D36) |
||
翼板鉆孔直徑范圍 |
Mm |
|||
中心線 移動范圍 |
上單元主軸橫向位置移動范圍 |
mm |
30~1200 |
|
左右單元主軸上下位置移動范圍 |
mm |
30~560 |
||
非基準側(右側)單元水平移動距離 |
mm |
1100 |
||
鉆夾形式 |
莫氏錐度 |
4# |
||
孔群內孔距誤差 |
mm |
±0.5 |
||
相鄰孔群孔距誤差 |
mm |
±0.75 |
||
壓縮空氣壓力 |
MPa |
0.4-0.6 |
||
鉆頭冷卻方式 |
空冷 |
|||
夾持臂上下(豎直方向)行程 |
mm |
300(50-310) |
||
夾持臂左右(橫向)行程 |
mm |
500(50-550) |
||
夾持臂運動(前進方向)行程 |
mm |
12000 |
||
齒輪齒條傳動伺服電機功率 |
KW |
約5 |
||
上料道外形尺寸(長×寬×高) |
mm |
15000×1750×1830 |
||
下料道長度 |
mm |
12000 |
||
總功率 |
KW |
約30 |
||
生產線外形尺寸 L×W×H |
mm |
29000×4520×3120 |
||
CAD圖紙自動轉換成控制程序 |
濟南法特數控 制造 角鋼線,角鋼鉆,數控平面鉆,數控聯接板沖孔機,數控三維鉆,龍門移動式平面鉆,高速三維鉆,高速平面鉆等數控機械設備的生產廠家。價格便宜,質量可靠,24小時售后服客戶。 電話:13153126430, 15098878331.
