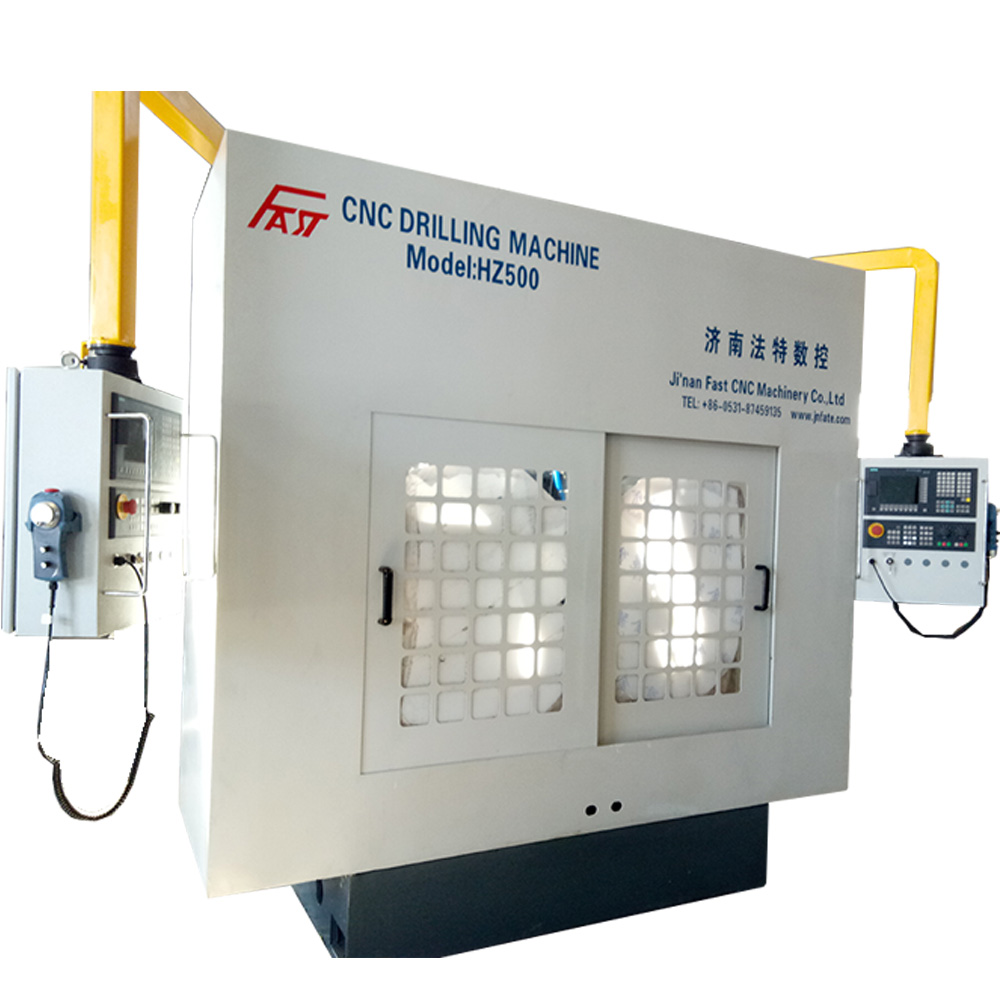

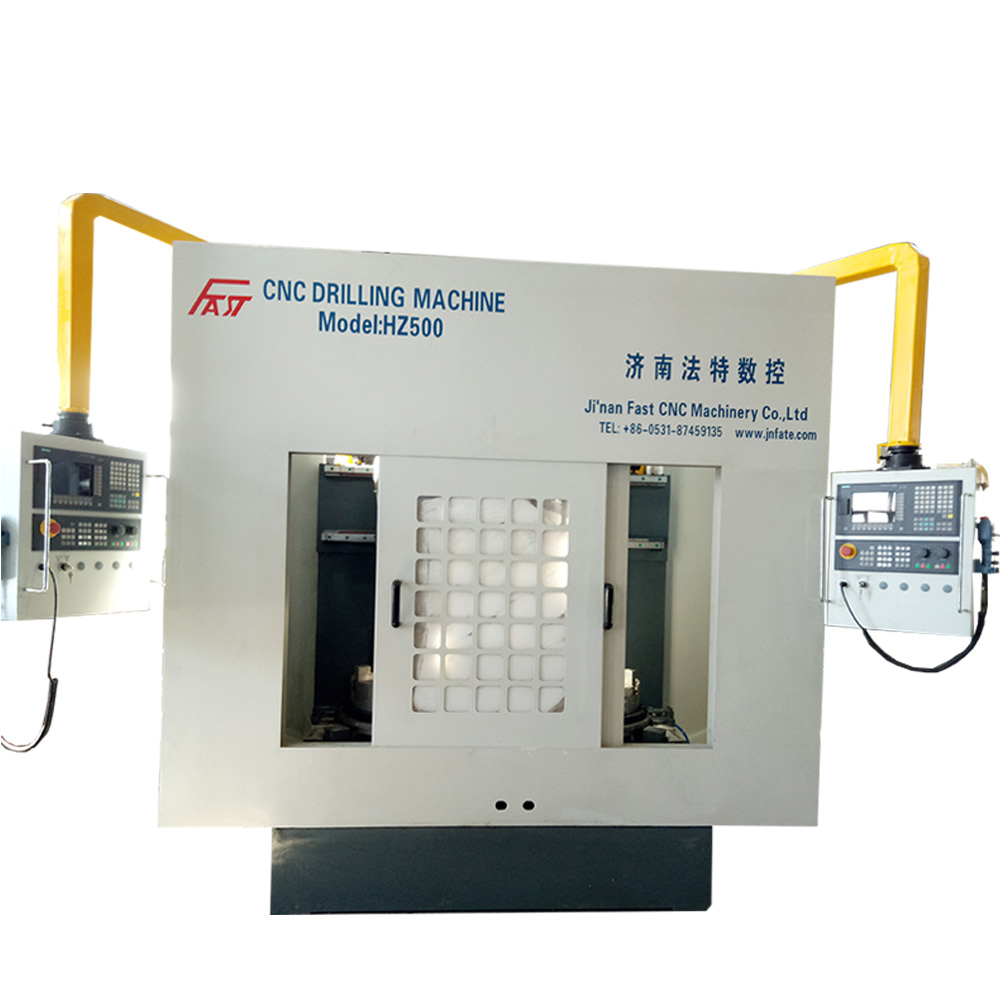

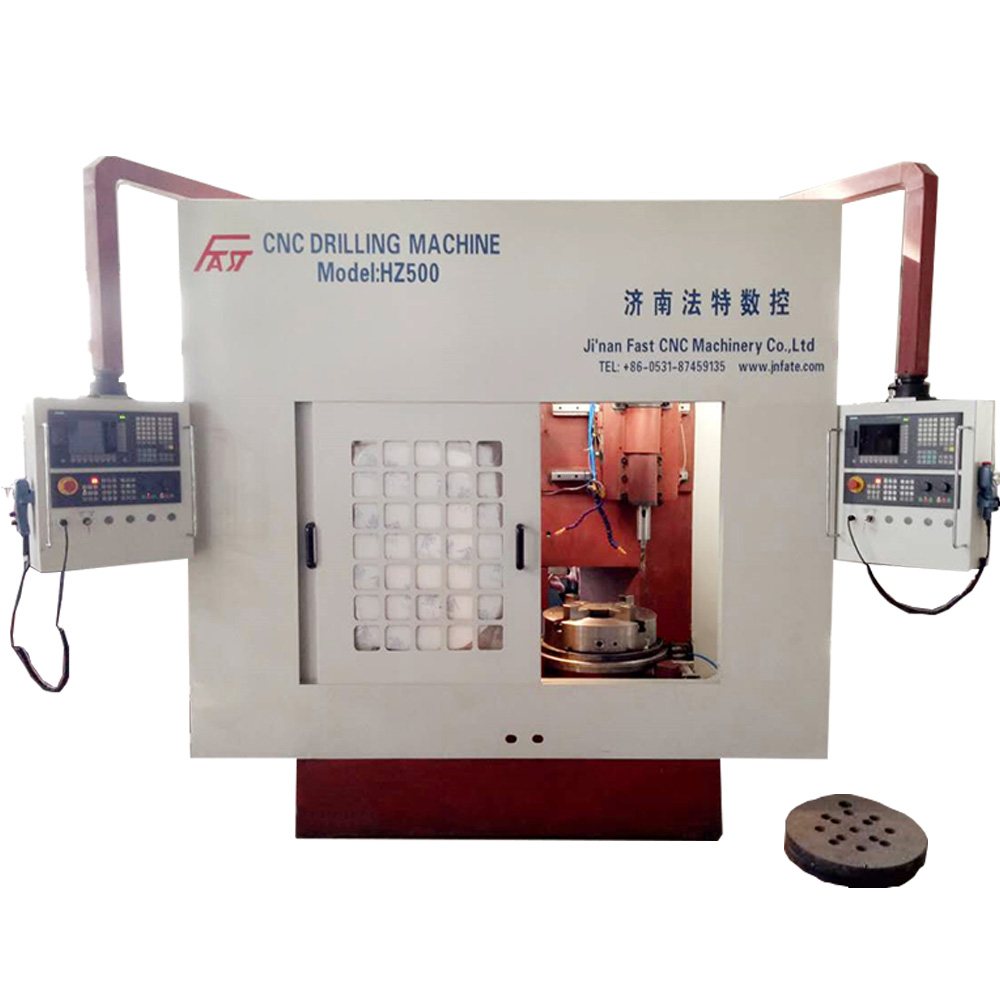

FLZ500-30-2雙軸法蘭數控鉆
設備用途

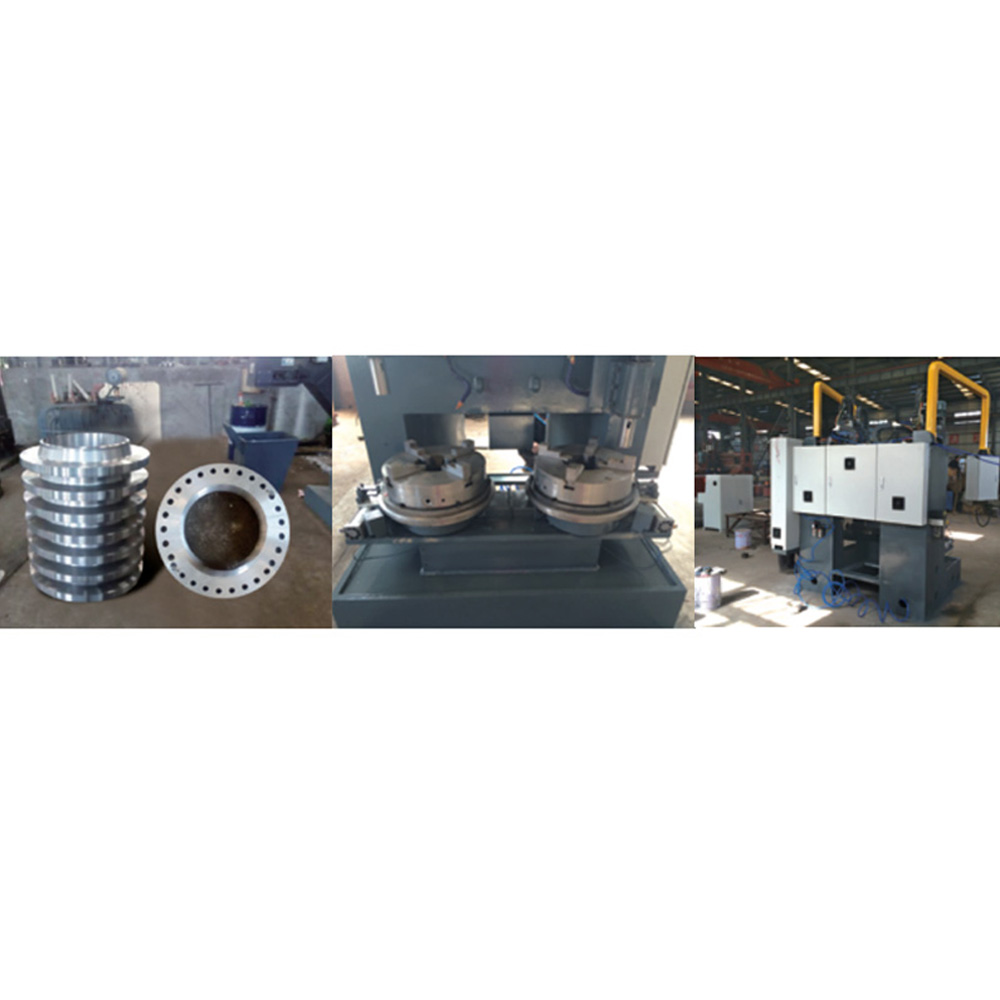

本設備主要用于法蘭、盤類、環件等圓形工件的鉆孔加工，是雙主軸、雙回轉工作臺法蘭鉆床，法蘭鉆孔設備。兩個動力頭獨立控制，兩個主軸可同時鉆孔，也可單獨鉆孔。可實現鉆通孔、盲孔，機床加工過程數字控制，操作十分方便。能實現自動化、高精度、多品種、大批量生產。輸入孔的個數n，設置要加工孔所在分度圓的半徑r，即可自動加工，傻瓜型機器，、性價比高！
設備特點

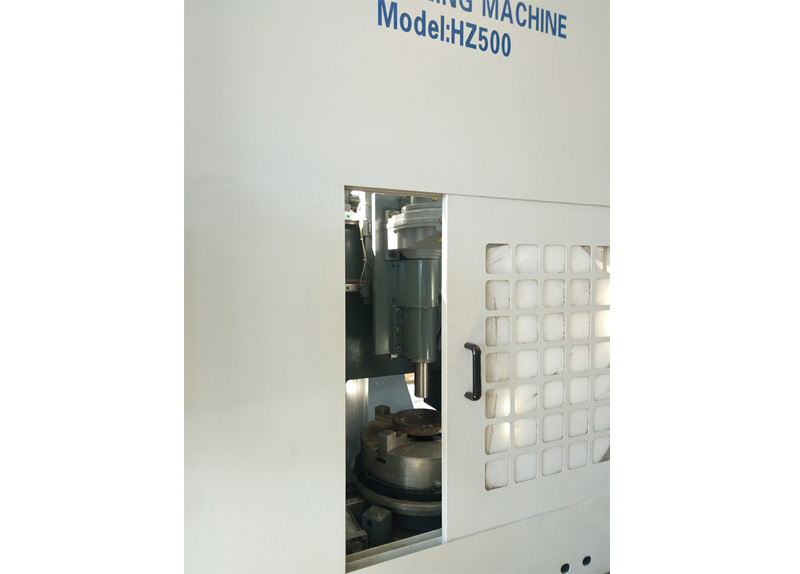

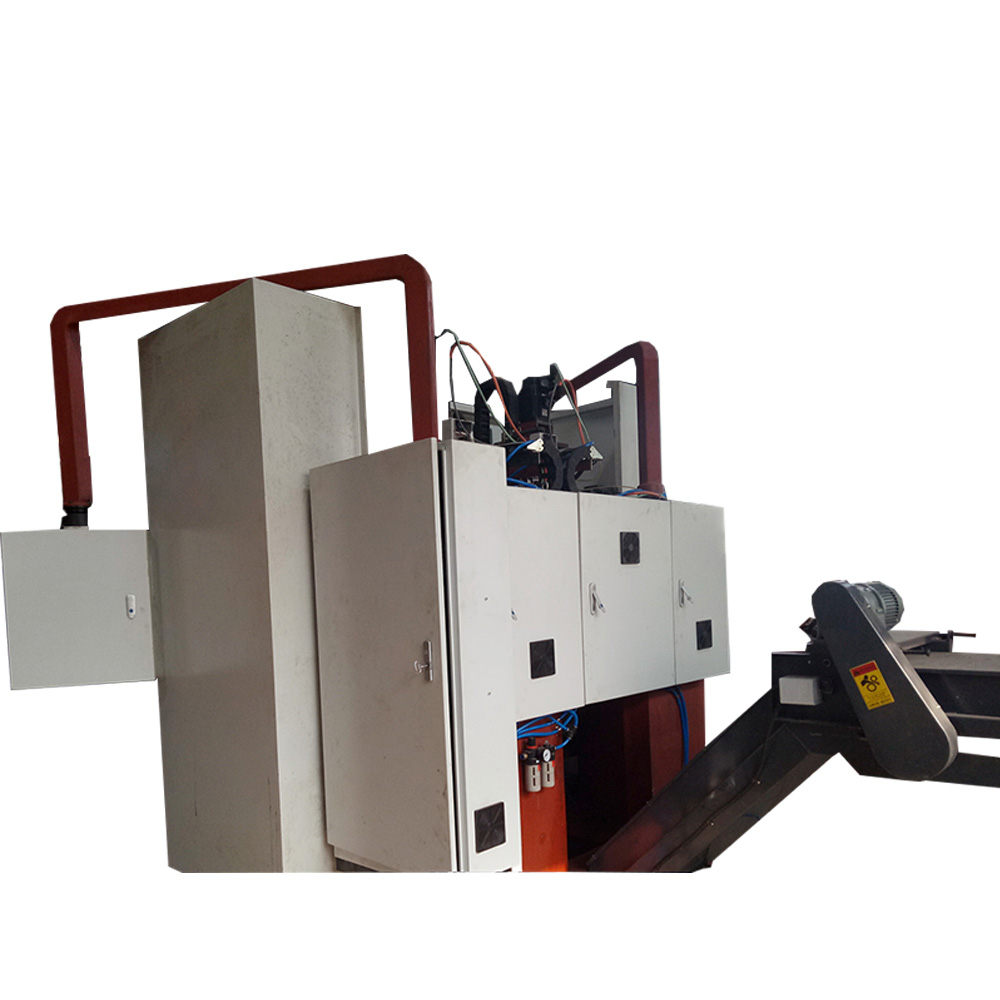

本設備主要有2個回轉工作臺、2個鉆削動力頭、自動排屑器和循環冷卻裝置、氣動系統、電氣系統等組成。滾動直線導軌副支撐和導向、精密絲杠副驅動，機床具有較高的定位精度和重復定位精度。
技術參數
規格
FLZ500-30-2
機床型式
雙主軸、雙回轉工作臺法蘭鉆床
大加工法蘭外徑
500mm
工件夾緊方式
手動操作自定新4爪卡盤
大鉆孔直徑
Ф30mm
鉆削動力頭型式
伺服送進鉆削動力頭
鉆削動力頭數量
2個
主軸技術參數
主軸端聯接孔形式
莫氏3號錐孔
主軸轉速
0—1200r/min
數控軸數
4軸
機床精度
定位精度
≤0.1mm（全程）≤0.1mm
重復精度
≤0.06mm（全程）≤0.06mm
主軸端面及側面跳動度
≤0.03 mm
氣動系統壓力
0.6Mpa
潤滑系統壓力
1.0MPa
冷卻系統壓力
0.2Mpa（水霧兩種冷卻方式）
電機總功率
約16KW
機床總重量
約4.8t
機床外形尺寸（長×寬×高）
1650mm×1400mm×2400mm
備注：此氣動系統用途：在鉆孔提供動力是氣缸鎖死回轉工作臺，這樣就能保證鉆孔時回轉工作臺機卡盤保持
