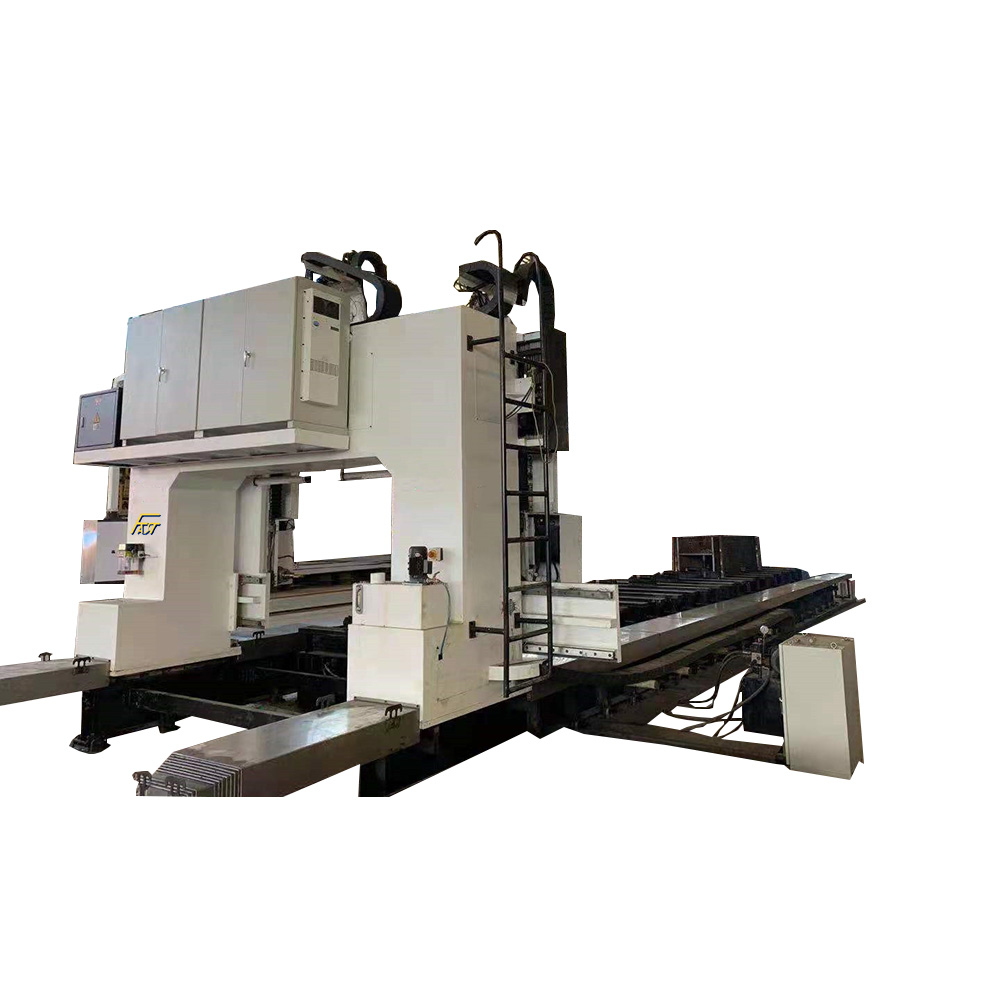

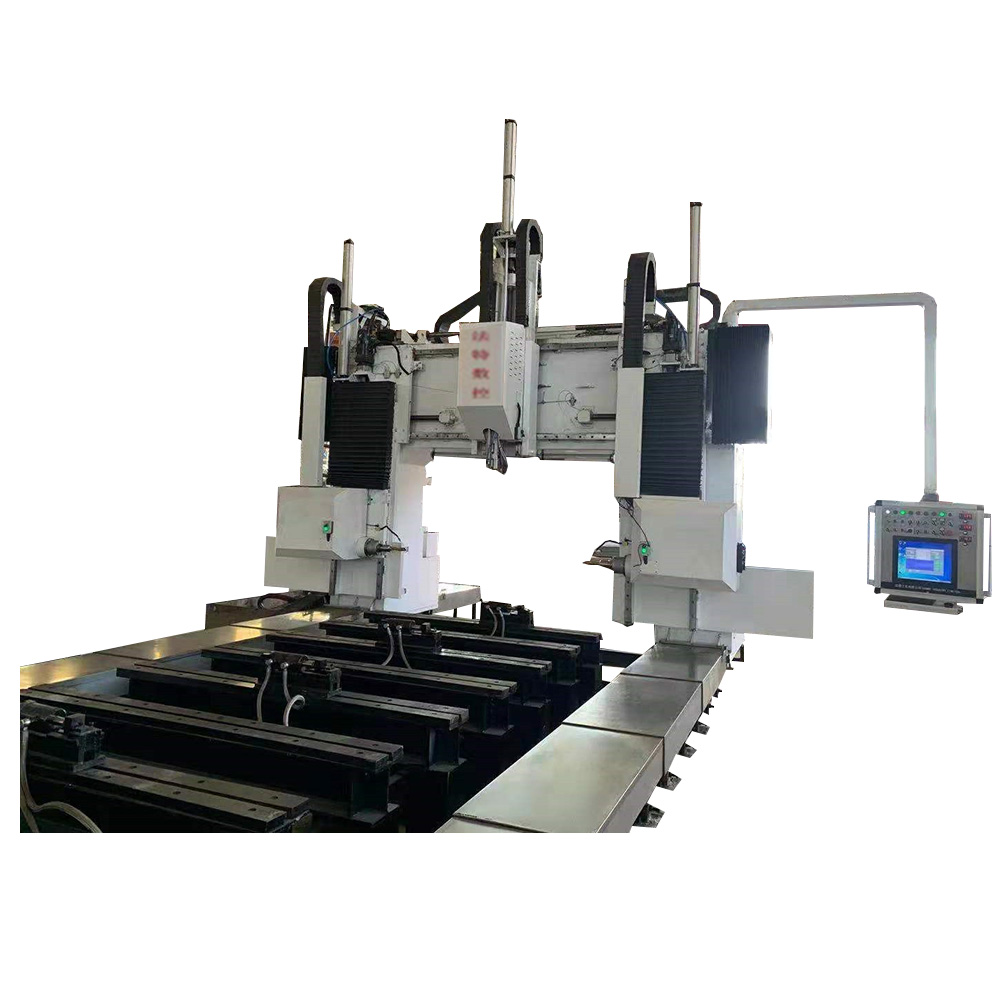

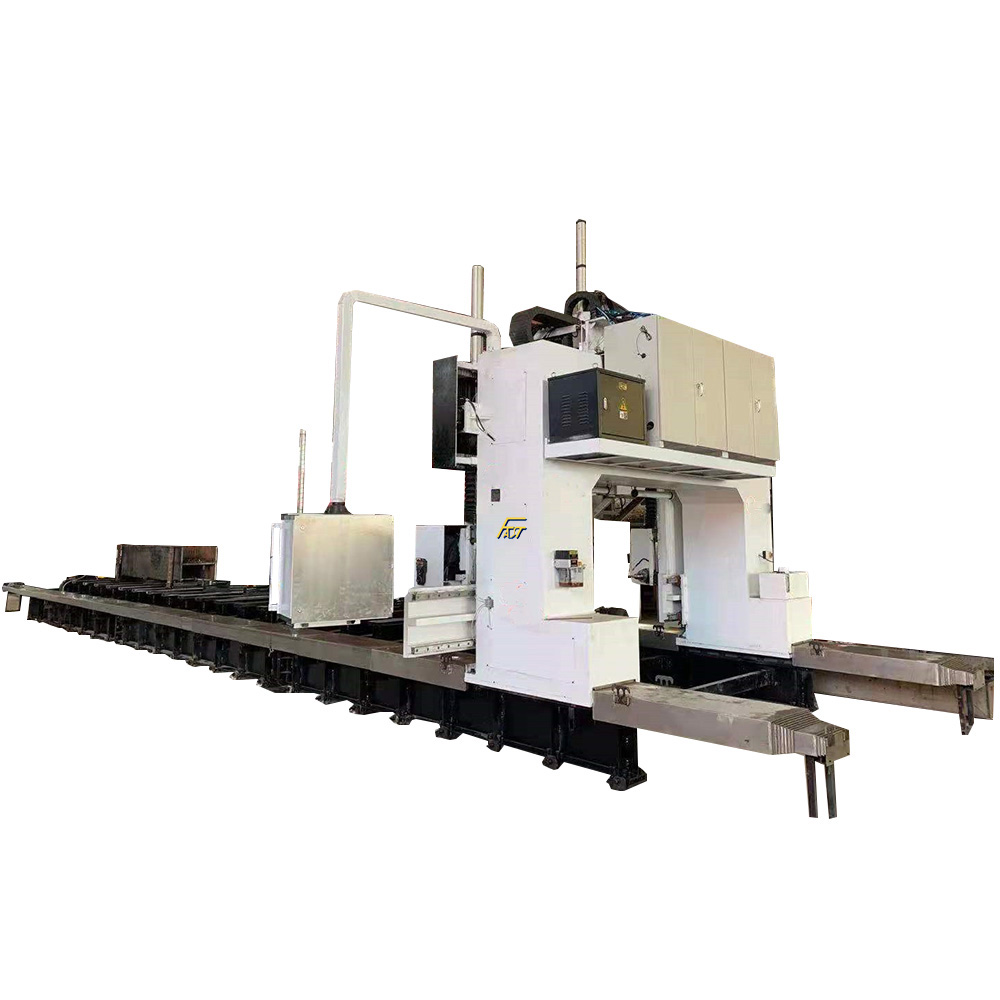

SDM360X200龍門移動式數控三維鉆銑
設備用途
基本用途:本機床主要用于槽梁、H型鋼等結構件的鉆孔、銑削加工,三面可同時加工,也可單面加工。
如果有要求,可以增加攻絲功能,也可以帶刀庫。
設備型號和名稱
SDM360×200×1000龍門移動式數控三維鉆銑床
SDM---Section Steel Drilling and Milling
360--型鋼寬度360mm
200--型鋼高度200mm
10000--型鋼長度10000mm
技術參數
參 數 名 稱 |
單位 |
參數值 |
|
工作臺 |
臺面有效尺寸 |
mm |
360×10000 |
可通過工件寬度 |
mm |
560 |
|
承載重量 |
t |
10 |
|
上動力頭單元 |
主軸規格 |
|
BT40精密高速主軸 |
刀具冷卻方式 |
|
中心噴霧內冷+氣液外冷 |
|
松刀方式 |
|
氣動松刀 |
|
主軸伺服電機功率 |
kW |
15 |
|
主軸轉速范圍 |
r/min |
0-3000 |
|
左、右動力頭單元 |
主軸規格 |
|
BT40精密高速主軸 |
刀具冷卻方式 |
|
中心噴霧內冷+氣液外冷 |
|
松刀方式 |
|
氣動松刀 |
|
主軸伺服電機功率 |
kW |
15 |
|
主軸轉速范圍 |
r/min |
0-3000 |
|
加工能力 |
鉆孔 |
mm |
φ30硬質合金鉆 |
mm |
φ40麻花鉆 |
||
銑 |
mm |
φ30銑刀 |
|
攻絲 |
|
M20(選配) |
|
自動換刀 |
|
3個刀庫,每個刀庫庫容4把刀(選配項) |
|
數控軸數和伺服電機 |
數控軸數 |
|
8軸(不帶刀庫) 12軸(帶刀庫) |
主軸伺服電機功率 |
kW |
15×3 |
|
主軸送進伺服電機功率 |
kW |
2KW×3(配精密減速機) |
|
龍門和動力頭移動伺服電機功率 |
kW |
2KW×5(配精密減速機) |
|
刀庫伺服電機功率 |
kW |
0.6KW(一個旋轉刀庫用,2個直列刀庫不用) |
|
控制系統 |
控制方式 |
|
電腦+PLC(不帶攻絲) |
|
標準CNC系統(帶攻絲) |
||
冷卻系統 |
冷卻方式 |
|
見動力頭單元說明 |
氣源壓力(氣源用戶自備) |
mPa |
0.6 |
|
排屑器系統 |
一臺螺旋排屑器功率 |
kW |
1.1(選配) |
總裝機功率 |
|
kW |
約53 |
總重量 |
|
T |
約15 |
外形尺寸 |
長×寬×高 |
mm |
約11000×2000×3000 |
