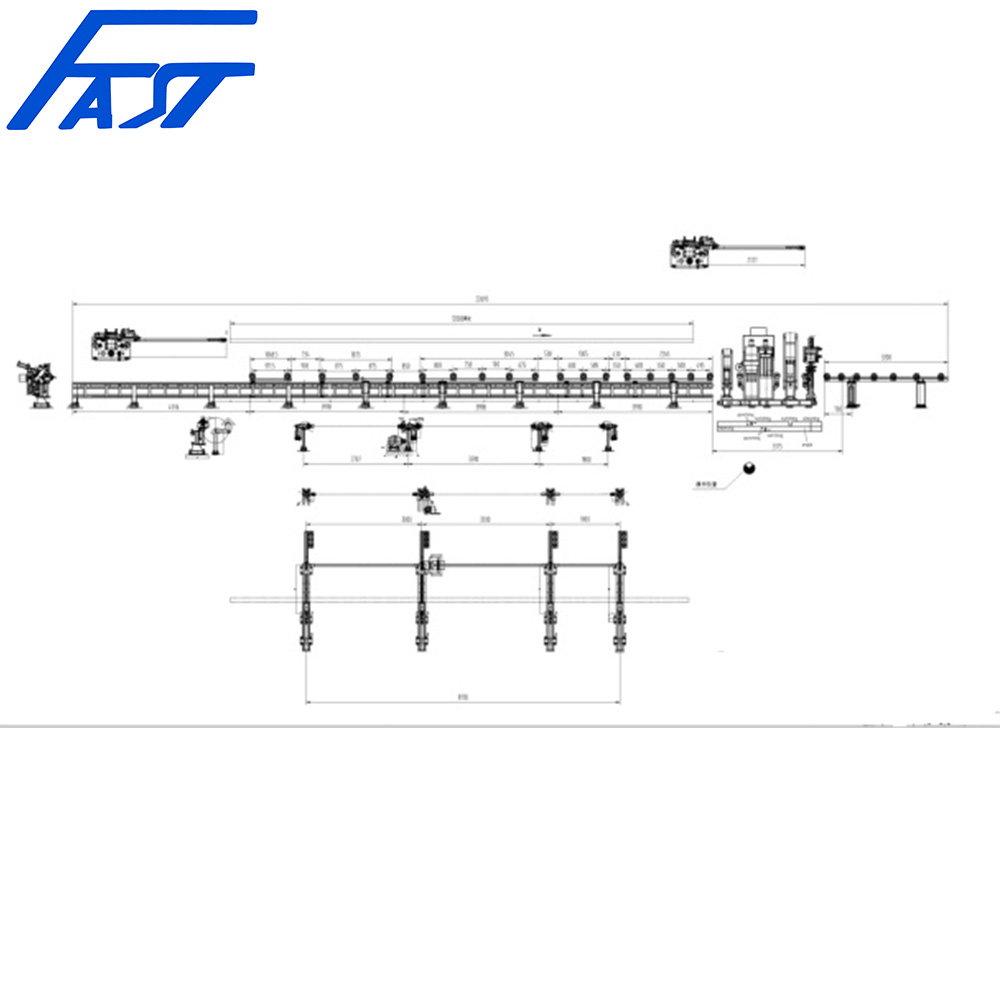

JX125型角鋼打號沖孔切角剪切加工生產線
1. 主要技術參數
序 號
項 目 名 稱
單位
規 格
1
角鋼放置型式
V放置（角朝下）
2
加工角鋼范圍
mm
3
毛坯料長度
mm
12000
4
加工準據范圍
mm
25-100
5
送料速度
m/min
60
6
控制方式
CNC
7
數據輸入方式
鍵盤、鼠標、USB
8
文件格式
DWG、DXF
9
數控軸數
3
10
用電環境
3Ph,380V,50Hz,0-45oC
11
外形尺寸
m
23×6.5×2.5
2.打字單元技術參數
1
打印角鋼范圍
mm
45x45x4- 125x125x12
2
打印力
KN
700
3
打印字符組數
4
4
字頭尺寸
mm
10X14X20
5
字符數量
12
3.沖圓孔、沖長孔和切三角單元技術參數
1
圓沖頭
數量
個
每側1個，共2個
直徑
mm
Φ26
2
長沖頭
數量
個
每側1個，共2個
尺寸
mm
78x28
3
切三角刀
數量
個
每側1個，共2個
尺寸
mm
分3步切角
4
沖孔力
KN
1000
5
模架種數
3種
6
模架移動方式
伺服電機，兩軸數控
4．切長方口單元技術參數
1
切口數量
個
1個，單側切口
2
切口刀尺寸
mm
分4步切口
3
切口力
KN
1200
4
切口寬度調整方式
人工調整
5.剪切單元技術參數
1
剪切角鋼范圍
mm
45x45x4- 125x125x12
2
剪切力
KN
1400
3
剪切形式
單刃剪切
備注
濟南法特?cái)?shù)控 制造 角鋼線，角鋼鉆，數控平面鉆，數控聯接板沖孔機，數控三維鉆，龍門移動式平面鉆，高速三維鉆，高速平面鉆等數控機械設備的生產廠家。價格便宜，質量可靠，24小時售后服客戶。 電話：13153126430, 15098878331.
